该机以ICl5（NCPl200）为核心，组成降压反激励式变换器，输出+5VSB待机电压。整流电压经R97、R96向1C15⑧脚提供启动电压，由T2变换。DS7、CS26、LS9整流滤波，产生+5VSB电压输出。同时由DSl4接+12V电压。RS33、RS38是+5VSB电压的取样电阻，其取样信号控制IC6，经光耦IC4A调节，反馈给ICl5@）脚，实现稳压控制。

　　进入开机模式后，PS—ON为高电平（3.3V左右），送到ICllA②脚（见766页电路图ICllA部分），其①脚输出低电平，Qsl导通，经IC2B的光电耦合作用使Q1导通。待机+5VSB形成电路中T2的④一⑥绕组，经D30、C36整流滤波形成的电压，由Q1F2加到ICl（TDAl6888）⑨脚，为功率因素校正（PFC）和脉冲宽度调制（PWM）电路提供工作电压，由ICl与T1组成的电源电路工作后，再经变压器T1耦合，在次级端整流滤波输出+120V、+18V、+12V电压，完成开机控制过程。

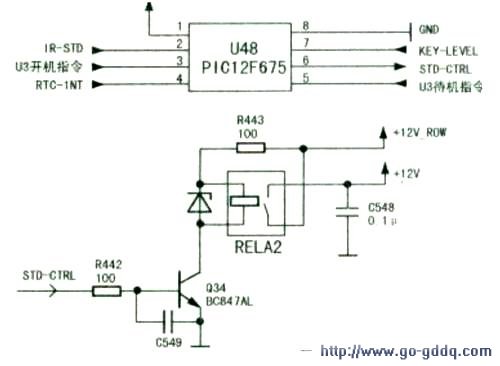

　　故障检修时，测+5VSB待机电压只有o.4V，远远低于正常值，ICl5⑧脚电压在35V～47V问波动，⑥脚电压为12V，其他各脚Eg/i均为零，供ICl工作供电支路C36上的电压为8V。小心割断R96与ICl5⑧脚的连线，复测R96下端电压近280V。迅速关机。由此判断ICl5损坏的概率极大。用热风枪把贴片元件ICl5拆下，在路检查，发现Z4（P6KE200）短路。将上述元件更换后，空载N+SVSB电压输出正常，C36上的电压为21V。此时，复测ICl5的各脚电压见表电压（v）（）。7610.8|01hlo.（）4|10.7|空259～270I正确连接电源与主板。开机灯亮，不变色。操作面板，遥控器，电视无反应。u48（PICl2F675）电源管理系统，是基于FLASH的8位可编程CMOS微控制器工作后，才能完成电源的开/关机控制。接收遥控器、面板按键及双通道液晶电视显示处理器U3（FLl8532）的控制信号，再从U48⑥脚输出STD-CTRL信号到034（如图所示）。当STD—CTRL为高电平时，Q34导通，继电器RELA2闭合，实现开机；当STD—CTRL为低电平时，Q34截止，继电器RELA2断开，进入待机，遥控接收到的待机信号送入U3经内部处理后，由U3输出待机指令到U48⑤脚，U48⑥脚输出低电平到Q34。实现待机控制。实时时钟设置的关机时间到，u3①脚输出RTC一1NT—in待机指令到u48@脚，控制u48@脚输出一低电平信号到Q34，实现待机控制。

　　开机，遥控器发出的开机信号送至u48@脚，经U48内部电路识别后，从u48@脚输出高电平开机信号到Q34，实现开机控制；面板开机指令送达u48⑦脚，触发u48@脚输出高电平开机信号到Q34；实时时钟设置的开机时间到。U3①脚输出RTC—INT—in开机指令到U48③脚，使u48@脚输出高电平开机信号到Q34。

　　需要强调的是，关机时与IR—STD无直接关系。

　　有了上述基本认识，检修才能有的放矢。操作面板按键不能开机。测U48+5V供电正常，⑥脚始终为（）V，无高电平5v跳变。根据检修经验，从上级保修站拷贝U48数据重装后。机器顺利进入开机状态，出现正常图像和伴音，但按面板“频道+/一、声音+/一”键操作无效，更换面板接收处理芯片U46（2G66）后。面板所有功能恢复正常。至此，遥控无效的故障点已十分明朗。更换接收头后。机器完全修复。

　　本机+5VSB待机电路无过压保护，由于市电升高（用户矢口否认此推测）或长期处于待机状态，导致+5V电压升高，同B,寸+12v电压升高，使所有12V负载下的元件多个损坏，造成本故障。可见，弄懂基本原理后，液晶电视的修理并非高不可攀。
