观察此机出现无规律。有时行不同步。有时行不满幅且两边呈锯齿状，有时场上部折叠。有时场下部约10cm处黑屏。有时满屏光栅被垂直的分成四等份并左右移动，而四等份的三条分割线明显偏白。无论出现上述哪种现象，都看不见图像。而AV输入时声音正常，分析检修：用示波器测行输出变压器（10）脚经C499、R405降压、D441稳压后返送到行振荡电路的AFC：脉冲信号为幅度稳定的9Vp—p，但频率不是31.25kHz，而是在31.25kHz附近上下变动。测行输出变压器（9）脚供给灯丝的为幅度稳定的27Vp—p脉冲。根据经验。行输出部分是正常的，故障应在行同步信号形成或在行、场振荡电路。

　　该机行、场振荡电路由直立的插拔电路板L.1908（不是铁盒子）上的TA1316AN有关电路完成。拔下该板。直观检查没发现异常，更换TA1316AN（20）脚（AFCFILTER）连接的电容（74464（1μF）和（21）脚的晶振（TCR1023），故障依旧。

　　说明行振荡电路无故障。于是将检查范围转到行同步脉冲形成电路上。

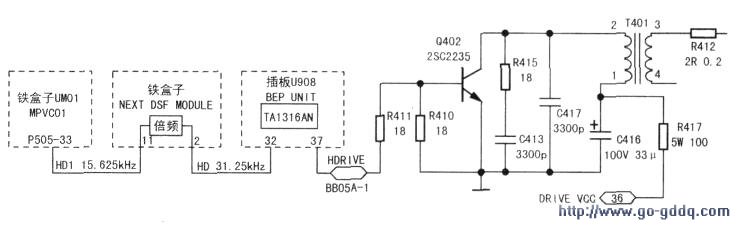

　　该机行同步信号形成和行振荡输出信号至行推动电路的信号流程见下图。

　　从上图可知，行同步信号在倍频电路（MEXTDSFMODVLE）中形成。UM01（铁盒子）内产生的15.625kHz行同步脉冲信号从UM01（33）脚输出，送到数字倍频电路（铁盒子）（11）脚，该信号在数字倍频电路中变换产生31.25kHz脉冲信号，再从（2）脚送至插板U908（32）脚，然后送到TAl316AN（16）脚作为行振荡电路的同步信号，最后由TAl316AN（26）脚经插板U908（37）脚输出31.25kHz的行推动信号。

　　用示波器测UM01（33）脚无15.625kHz脉冲信号，只有幅度很小的杂波，因此先研究铁盒子UM01。该铁盒子只有四只脚焊在主板上，吸掉四只脚的焊锡后，铁盒子就可以拔下来，而数字倍频盒的所有引脚都焊在主板上。

　　打开UM01，发现有TBl274F、TC90A69F、SDA9589X和TDA9178T四个贴片集成电路。查看盒子内电路板上的部分元件似有脱焊。用烙铁补焊较大的焊点，再用热风枪对各贴片电路进行吹焊后装回，图像出现了，但时有时无。

　　有无图像的时间比约为3：1（秒）。拔下UM01，用酒精清洗整个板子。装回后一切恢复正常，观看约四小时没出现问题，没想到更麻烦的事在第二天出现了。

　　这次故障仍和开始时一样，再次补焊贴片电路并用酒精清洗电路板，装回后一切正常，但不到一小时故障又出现。以后每次用酒精清洗后都能工作一段时间，就这样来回研究了一周。

　　从TBl274F的资料看出，其（9）脚是行同步信号输出。

　　（12）脚是同步信号产生电路的供电。用导线接出有关的脚测试信号及电压情况：（9）脚无行同步信号，（12）脚电压在2V上下波动（正常应为5v），测UM01各供电脚电压正常。于是着手解决（12）脚供电问题。

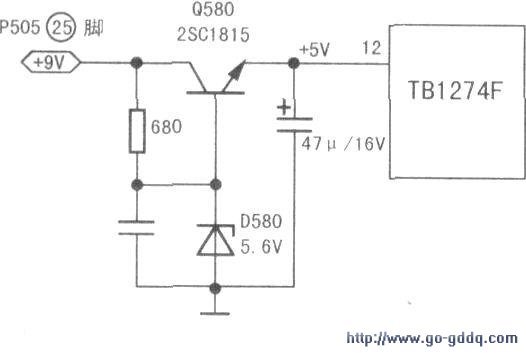

　　根据印刷电路板画出TB1274F（12）脚供电电路如下图所示。该电路是最基本的串联稳压电路。焊下5.6V稳压管D580和调整三极管Q580（2SCl815），用各种方法测试都正常。装回电路板再测试，发现Q580b、e极电压都变成了0V。再次检查限流电阻（贴片681）阻值为稳定的680fl，但测下图中电阻的下端至Q580b极和D580的负极都不通。

　　用表笔稍用力压贴片电阻的下端，就都通了。说明贴片限流电阻下端脱焊。

　　用放大镜仔细观察，发现贴片电阻下端焊接处有轻微裂缝，补焊后装回盒子，经长时间观察再没出现异常，故障彻底排除。
