该显示器近来出现光栅缺红色的故障。故障表现为：刚开机正常。工作不一会儿图像就缺红色，拍一下机壳又正常了。继续工作就会反复出现此故障。勉强用了一段时间，后来一直缺红色。

　　该现象是常见的接触不良或某元件脱焊造成的，初步判断故障部位应在视放板上。经开盖并焊脱尾板上的屏蔽铁皮观察检查，看不出有什么问题。试将管座拔出重新插好。通电试机，图标画面彩色正常。一会儿故障就出现了。用手小心对视放板稍微扳动一下正常了（在管颈上操作须谨慎）。可是手一松开故障又回来了，说明确实有接触不良的地方。

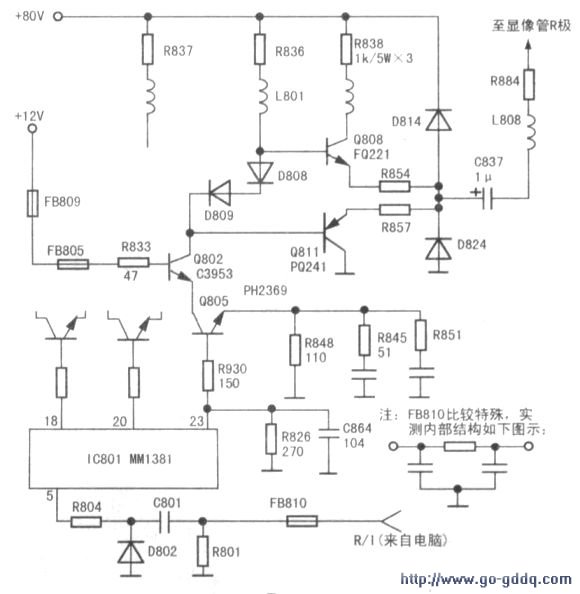

　　小心轻微摇动视放管和功率较大的电阻器等元件没有反应，经用万用表测量，显像管R、G、B三个引脚电压分别为56V、50V、41v。表明视放电压基本上正常。为方便分析检查。笔者把相关电路画出来如下图所示。经测量R836～R838（三只功率都为5W）电阻的上端电压为80V（电源电压）正常，下端分别为64v、77.3v、52.3v，看来R836的下端电位与另两只差别较大。用手触摸R836是口的，而R837和R838有发热感，显然是R836、L801、I）808、D809没电流通过，即Q802、Q805没工作。该显示器视频前置放大电路所用IC为MMl381。测得IC801的（18）、（20）、（23）脚的电压分别为3.3V、3V、1v。从电路看I（2801的（23）脚即是红色信号放大输出端，该脚电压仅1v，明显不同于另两脚，而测Q805e极电位比b极高，Q805截止。Ic③脚与R836下端的电位异常，说明该红色单元电路无法正常工作，所以光栅就缺红色。用电烙铁把该单元可疑元件重新焊一遍。故障依旧。

　　经分析。Ic801的②脚电位低，会不会跟接触不良或虚焊有关呢，即使（23）脚外电路元件有损坏，这又跟扳动尾板彩色就正常有什么关系呢？经查C864没漏电，Q805完好，说明（23）脚电位低与外电路无关，是Ic自身有问题，于是抛开对外围元件损坏的怀疑。当用手触摸Ic时有发烫感，考虑Ic引脚可能因发热而脱焊。遂用放大镜查看。果真有许多引脚呈一圈圈极细小的裂痕，但重焊后无效，感到问题有些棘手。

　　冷静考虑。会不会是因信号没传递到Ic内进行前置放大。造成Ic801的（23）脚没输出便呈低电位？遂用放大镜仔细查看发现，Ic⑤脚的R信号输入端，即来自电脑的信号线，接插处R／I端有脱焊的痕迹（见下图所示FB810的右端）。试着在画面缺红色时，用大头针对准脱焊处一扎，好了，放开后就出现故障了，证实此处才是真正的故障点。

　　经认真焊牢后，连机通电。图标画面彩色正常了，这时测得l（2801的（18）、（20）、（23）脚电压分别为3.67V、2.68V、2.24v，R836下端电压从原来的77.3v降为66.3v，而且触摸R836也有发热感，说明三基色信号放大电路都已恢复正常工作了，故障排除。
