厦华S34L彩电损行管无光无声
来源:本站整理  作者:佚名  2011-04-27 22:10:15



  经查,行输出管2SD2553损坏,为稳妥起见,将行逆程电容全部更换,并更换损坏的行管,使用不到一个月再次损坏。由于其损坏过程均为在正常收看时突然无光无声,经分析,电视机行输出管损坏有两种情况:过压和过流损坏。

  怀疑该机使用年限过长,整机性能、参数发生变化,元器件老化,整机电流增大,导致行管工作状态异常而被烧坏。

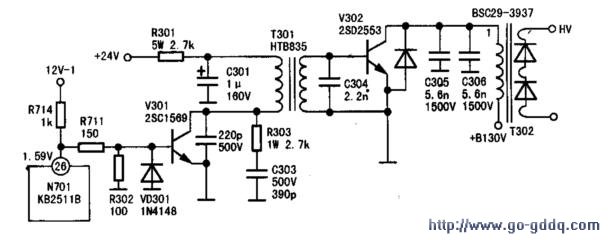

  经检查,电路板有多个焊点因大功率电阻长时间发热而开裂,致使元件引脚接触不良,进而导致行管烧坏。更换行管后通电试机,查+B电压为130V,行电流为420mA~550mA,声、光、图正常。收看约45分钟后用手触摸行管散热片温升明显偏高。怀疑行频偏低或行推动不足。行频偏低或行推动不足。行频偏低故障多发生在采用“晶振”的行扫描电路中,行频偏低故障多发生在采用晶振,因此,判断本机故障原因为行推动不足。为了不损坏行管,停机半小时后再开机,对行推动、行输出级电压进行全面检测,未发现异常。试将行推动管、行推动变压器更换后试机故障依旧。后来仔细观察电路板上的元器件,发现行推动级退耦电容C301紧靠大功率电阻R301,拆下C301检测已无容量(见附图)。更换C301后故障彻底排除。

  小结:若行推动不足,则行输出管工作时不能迅速饱和截止,导致行管内阻变大,行管发热严重,部分彩电还伴有行扫描线性变差现象。行管功耗一旦超过极限值,则会使行管损坏,其时间间隔有长有短,有的刚开机就烧坏行管,有的过一段时间才烧坏行管。若时间间隔长,用示波器观察行推动级的波形可帮助查找故障原因。造成行推动不足的原因有:行推动管性能不良,行推动变压器的供电电阻阻值增大,行推动变压器周围元件有虚焊,行推动变压器初级绕组上的滤波电容变质,行振荡电路的晶振不良,集成电路中行振荡电路单独供电脚的外接电容失效造成滤波不良等。
