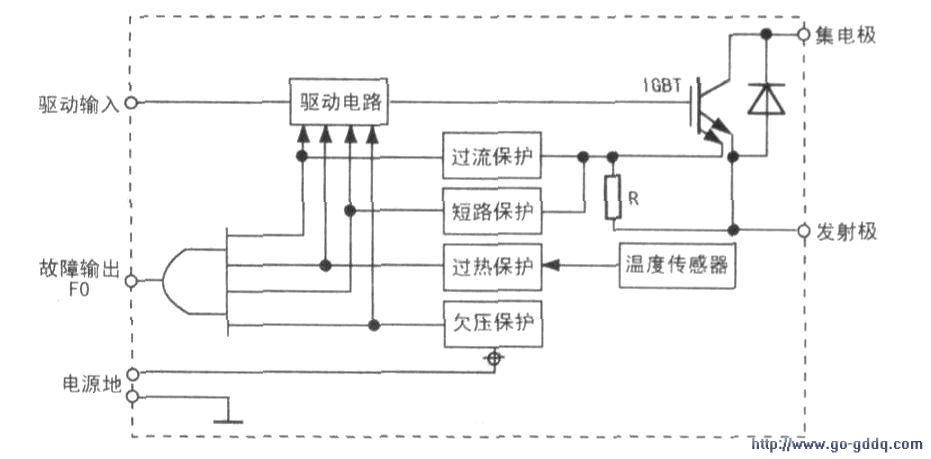

初步判断可能是功率模块出现故障。功率逆变器（又称变频模块）是将直流电转换为频率与电压可调的三相交流电的变频装置，其内部由6个功率晶体管组成，IPM内部电路原理框图如上图所示。以功率晶体管为开关元件的交一直一交电路中，控制线路使每只功率晶体管导通180°，且同一桥臂上两只功率晶体管一只导通时，另一只必须关断。在控制信号作用下，6只功率管分别导通，从而输出频率变化的三相交流电，使压缩机运转。该机型的功率模块各引脚的功能见附表。

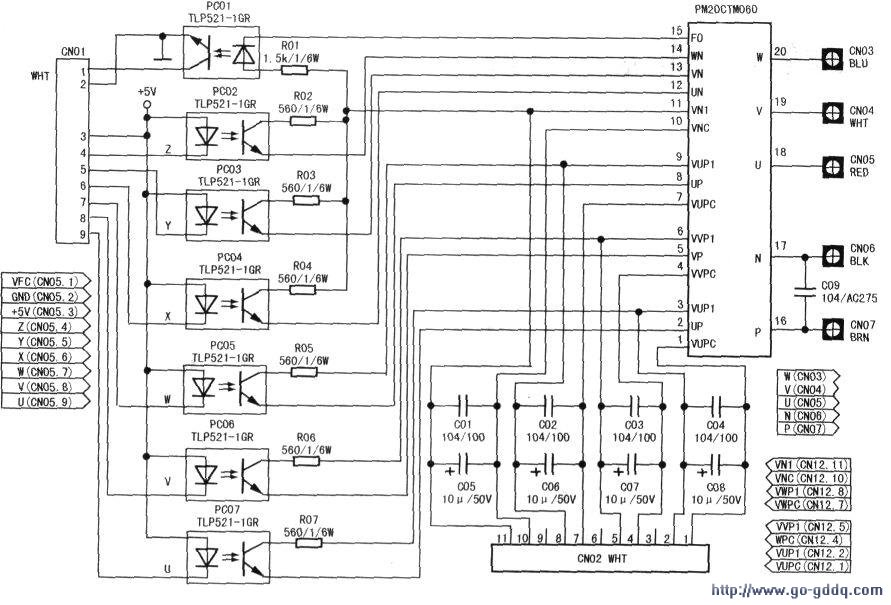

　　下图为功率模块电路原理图。从下图中可知，此功率模块电路通过主控制板CN01提供控制信号，其中CN01.1是功率模块反馈回来的故障信号，如功率模块出现过热、过流、短路等保护。功率模块PM20CTM060（15）脚就会输出一故障信号给主控制板芯片进行报警。其他CN03-CN09信号通过6个光耦进行隔离接到厚膜电路上。分别控制6个大功率晶体管的通断，输出三路分别相差120°的可变频率的正弦波电压，带动变频压缩机运转。

　　测试方法：在开机情况下。用万用表的交流电压挡测试功率模块U、V、W两端有无电压，一般交流电压在60V～150V。如有电压，而压缩机不转，则表明压缩机不良。如无电压或三端电压不平衡，则需测试功率模块的输入信号电压是否正常。为了进一步判定是不是功率模块故障。可以卸下功率模块控制板，测试功率模块的端子间电阻，以判断其是否损坏。具体步骤为：（1）拆下部件上的+、-、U、V、W端子：（2）用万用表（R×100挡）按顺序测定端子间电阻。
