此机开机图像、伴音正常，约8分钟后出现整幅图像向右移约llcm，图像局部不稳定现象，约5秒后自动保护关机，再次开机重复上述现象。

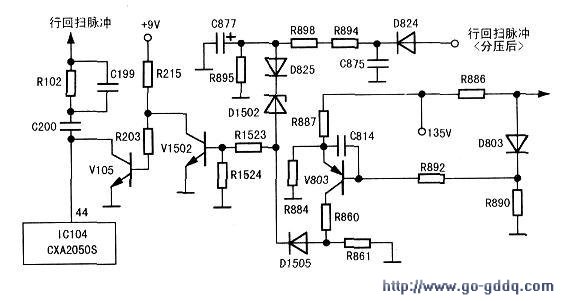

　　造成整幅图像右移有两种原因：1.行AFC鉴相回路失常，造成相位偏移；2.行偏转线圈中有直流成份，而产生固定磁场。先在行供电回路中串入电流表、电压表，以便同时检测行供电电流及电压。开机启动，行电压从正常的135V缓慢降至25V的待机状态，行电流均在正常范围之内。对相关元件检查，均正常，经查此机的行、场小信号处理和解码芯片为IC104（ CXA2050S），其（44）脚不仅是AFC鉴相行脉冲的输入端，还有过流、过压保护关机检测功能（见附图）。

　　工作原理是：1.当某种原因使高压（行回扫脉冲）升高时，经分压、整流加到C877的电压也升高，当其大于D825、D1502（稳压管）的击穿电压后，V1502退出饱和而导通，其集电极电压上升，强迫V105导通，使行脉冲分流对地短路，IC104的（44）脚失去行脉冲，产生整幅图像右移，而发出保护关机指令，使其进入待机状态。2当某种原因使行电流增大时，过流检测电阻R886两端电压增大，当增大到一定值时。V803导通，其集电极电压上升，经D1505迫使V1502退出饱和，使V105导通。IC104发出保护关机指令。

　　重点检查二个保护电路，通过细致的检测，发现R886阻值变大（原为1.2Ω，现约为3Ω）。换新后，整机恢复正常。
