观察电源熔丝（12 A/25O V）呈焦黑状并烧断。

    首先检查 IGBT 管和全桥整流块，发现已击穿损坏。更换后，通过自制维修 插座 排检验， 灯泡 未亮，故可以说明高压 电路 和 IGBT 管初级电路已基本正常。但接通整机所有线路，放置铁质锅体试机时，灯泡亮一下后，便处于待机保护状态，因而说明整机电路中仍有故障 元器件 。这时应重点检查主板电路。

　　在该机中主板电路元器件实物组装如图1 所示。其印制板电路如图2 所示。

　　经进一步检查，最终是ZD201（20 V 稳压 二极管 ）反向漏电，反向阻值约为520 kΩ。用18 V 稳压二极管 （因手头无20 V 稳压二极管）更换后，故障被排除。

　　小结：ZD201（20 V）稳压二极管主要起限幅作用。在电路工作中，IGBT 管的栅极与发射极间存在着较大的寄生电容，一般可高达几千皮法。因此，在驱动脉冲电压的上升沿和下降沿时就需要提供几安的充、放电电流，才能满足导通和关断的动态要求，这就使驱动电路必须输出一定的峰值电流。

　　当IC202（ LM339N ）输出的控制信号使Q7（ S8050 ）导通时，+18 V 电压通过R29（18 Ω）对IGBT 管栅极与发射极间的寄生电容充电，其充电电压大于IGBT 管栅极的门限电压时，IGBT 管导通；当IC202 输出的控制信号使Q6 导通时，IGBT 管栅极与发射极间寄生电容的充电电压将通过R30（18 Ω）、Q6 和R31 放电，其放电电压小于门限电压时，IGBT 管截止。但是在IGBT 管这一导通与截止的开/ 关过程中，若控制信号的脉宽占空比提高，加到IGBT 管栅极的电压也会升高，当升高电压超过20 V时，ZD201 反向击穿导通，从而可防止IGBT 管被击穿损坏。

　　在电路中，ZD201 主要起保护作用。因此，当ZD201 反向漏电时，加到IGBT 管栅极的控制电压就会下降，且低于门限电压，从而使IGBT 管始终处于截止状态，形成待机保护。

　　另外，这里还值得一提的是：在该电磁炉修复后使用自制插座排检验时，若选用100 W 灯泡 （ 电阻 值约为36 Ω）时，开机启动，灯泡闪亮一下后，电磁炉进入关机状态；若选用200 W 灯泡（电阻值约为18 Ω）时，开机启动，灯泡闪亮，但数码 显示屏 显示E1（为 欠压保护 ）。

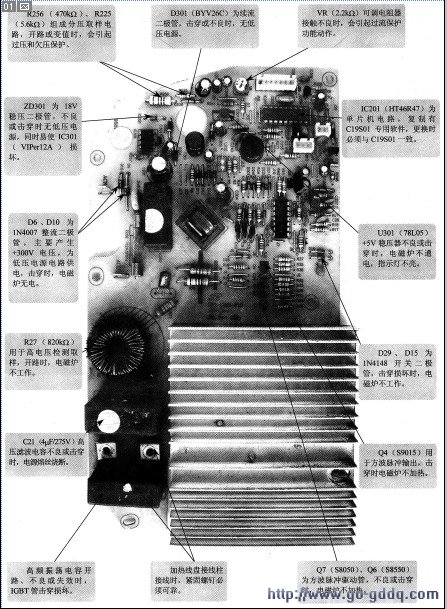

图1 苏泊尔C19S01 电磁炉主板元器件实物图(点击查看清晰大图)

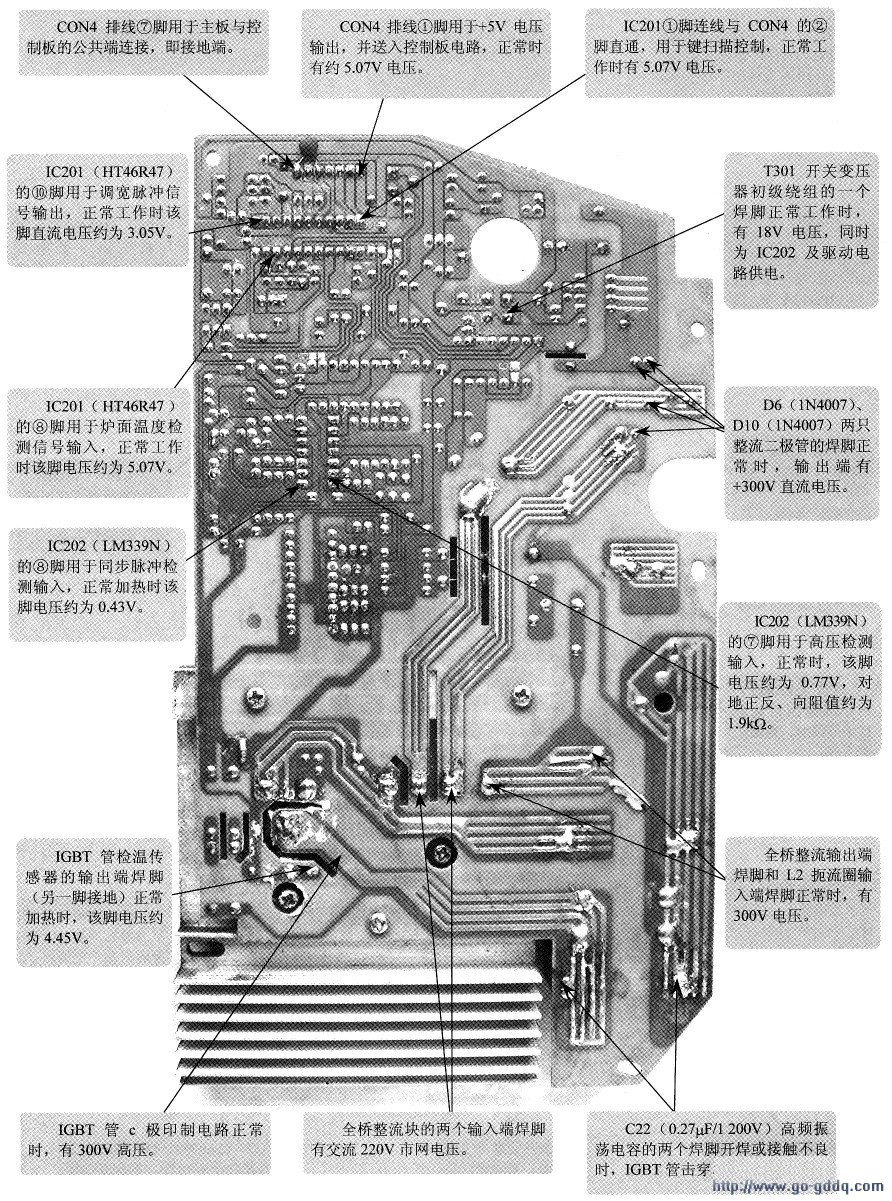

图2 苏泊尔C19S01 电磁炉主板印制电路实物图

　　小结：在图3 中，Q208（ S9015 ）与DW2（5.2 V）、R268、R269 等组成 单片机 的复位电路。正常时Q208呈导通状态，为IC201( HT46R47 ）的11脚提供约5 V的复位电压。当该电压异常或丢失时，IC201 单片机不工作，电磁炉则处于无电状态。因此，在该电磁炉无电，且+5 V 电源 又正常时，注意检查IC201(HT46R47）的11脚电压是很重要的，特别是外接复位电路 元器件 ，必要时应将其更换。

图4 IGBT 管与ZD201（20V） 稳压管 实物组装图
