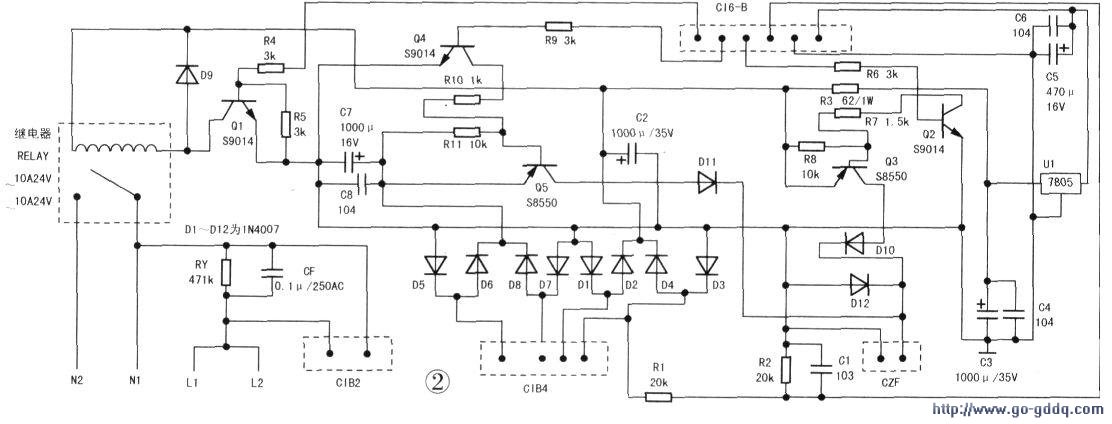

操作时对应显示均正常。只是不加热。继电器无吸合声。相关电路见附图。操作在加热状态时，测试Q1电压为b=1，83v，c=20V、e=OV。按下“取消”键后再测试Q1电压为b=0V，c：20V、e=0V，由此断定Q1开路。断电后取下Q1测试已开路。换用新管后试锅，故障排除。此时，操作在加热状态下测量Q1电压值为：b=0.78V，c=O.15V、e=OV。

　　注意：为检测方便，应拔掉N2（加热盘）插线，待检测完毕后再插上。
