由于该机有声音无图像，且关机有光，说明该机CPU芯片工作状态基本正常，行输出部分工作正常，估计是ABL电路故障引起的。调高加速极电压，屏幕出现回扫线和暗淡的图像，测CRT三枪工作电压都接近200V，说明视放截止了。检查ABL电路完全正常，说明问题可能在数字板或者视放板上。

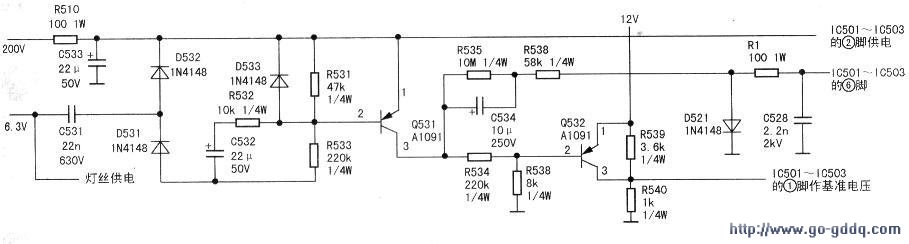

　　本着先易后难的原则，先检查视放板。该机视放板由TDA6111Q及少数外围元件组成（见图），该IC（1）脚为基准电压形成脚，此电压与IC（3）脚输入电压进行比较，测（1）脚电压3.5V，明显高于正常时的2.5V基准电压，当（1）脚电压高于2.5V时，lC内部电路关闭不工作，视放截止。检查（1）脚外部电路、Q531与Q532等组成的消亮电路，发现电阻R534阻值由220kΩ增大到500kΩ。更换R534后，故障排除。
