开机后，该机指示灯亮一下后，马上熄灭，测试主电源输出130V正常，说明CPU部分工作正常，已经二次开机。由此可以看出，问题大概在行输出或行振荡部分。

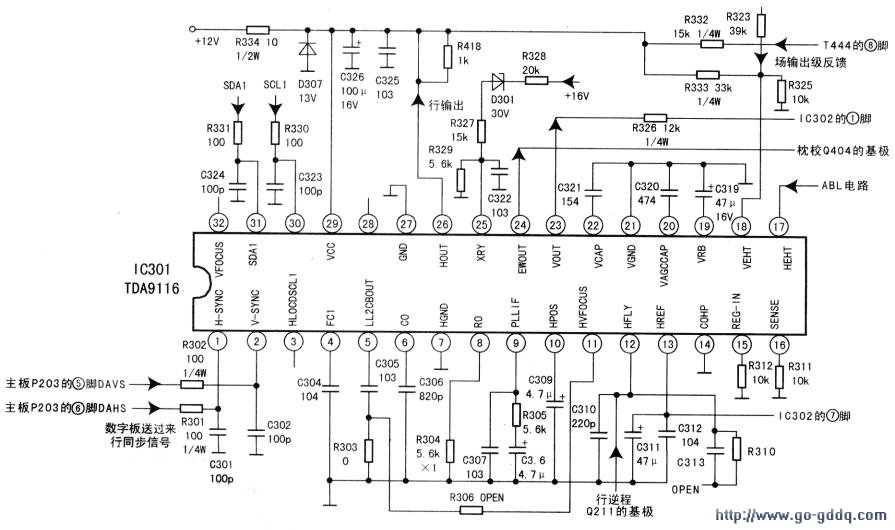

　　该机为TCL高清系列产品，其行部分工作和普通电视有很大区别。该机有单独的行场振荡IC301（TDA9116），产生行脉冲到行推动级，数字板将变频后的行场信号输入到主板的行场振荡IC301进行同步。如图所示，首先检查IC301的工作条件，（29）脚供电11V正常，（30）、（31）脚总线电压也正常。（26）（HOUT）脚输出电压9.5V，表示行没有起振。考虑到该lC（25）脚有x射线保护功能，测该电压为9.6V，而正常电压应为4.6V，明显是X射线保护电路起控了。短接X射线保护脚到地，开机屏幕出现蓝屏，且有字符出现，但按菜单或者换台后，无字符有蓝屏，按显示键出现彩色竖条，这是典型的行同步信号没有输入到变频板的标志。该机行同步信号由ICO01（13-HN22-8859）（13）脚输出，经过Q206、Q207缓冲后送往变频板。用数字万用表二极管挡测得Q206b、c极异常，取下测量该C1815b、c极开路。更换C1815，还原x射线保护电路后试机，一切正常。
