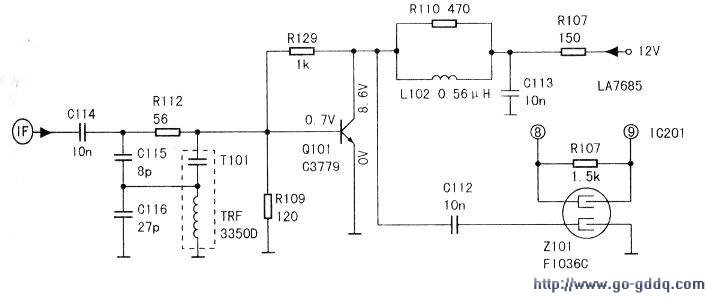

根据上述现象，怀疑该处信号源有故障。检查有线电视信号插座、插头，未发现问题。利用微调和半自动搜台均只能收到3个低频道电视节目。测高频头BM端12V正常，波段12V电压可在L、H、U波段间正常切换；VT调谐电压在手动搜台时可从0V渐变到30V，说明工作条件正常，于是怀疑高频头有问题。换用新高频头，用微调或手动搜台同上，只能在L波段收到3频道、4频道、增补Z1频道共3个台的节目，在H波段不管微调或手动搜台均一直蓝屏，未能搜到一个台，看来原高频头是好的。再测AGC电压为2.5V（无台）偏低，于是用10k欧姆可调电阻一段接BM12V，一段接地，中间可变端接AGC，使AGC电压调到约8V，但不管调高调低均不能增加收台的数量，看来与AGC电压无关。这时将重点放到预中放，测得Q101的e极电压为0V，b极为0.54V，c极为9V，见下图。看来Q101的b极电压不正常，正常值应为0.7V，于是重点检查Q101上偏置电阻。用吸锡器系开R129一端引脚，测得已变值为2.16k欧姆，看色环应是1k欧姆，将R129换为1k欧姆电阻后，整机通电搜台后可正常收到25个频道的节目。
　　
　　分析原因，R129的阻值由1k欧姆变大为2.16k欧姆使预中放偏置的正常工作点严重偏离，导致弱信号经后续视频检波电路无法检测出全电视信号，出现即使微调也不出图像的情况。
