从能正常开机且接上信号后屏幕会有变化，基本可以确定单芯片已经正常工作，由于是横彩条，应是场脉冲没有进入数字板变频芯片。

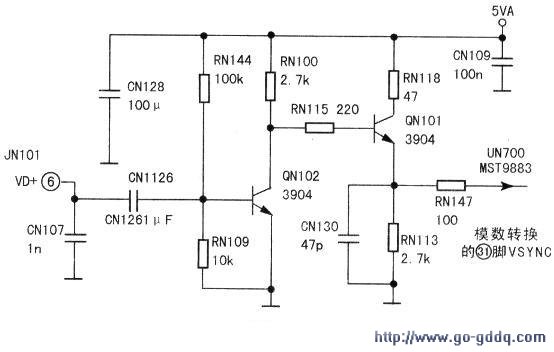

　　由下图分析，场脉冲的流程ICO01（（16）脚）输出场同步信号经插座JN101（6）脚进入数字板，经QN102、QN101放大后送到UN700（MST9883）进行模数转换同步跟踪，然后输入变频芯片。如果这两级放大电路和UN700之间出现问题，都会引起故障。实测QN102工作电压正常，QN101b、e极无压差。取下该贴片三极管3904，发现b、e极击穿。更换QN101后，故障排除。
