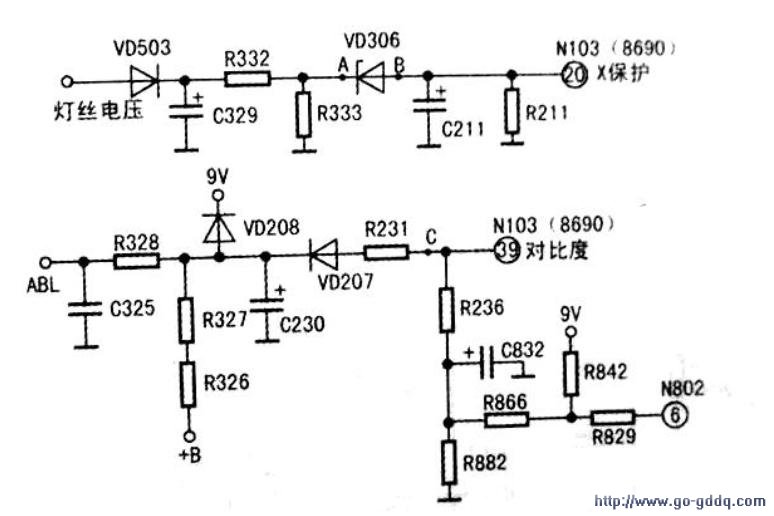

开机，测行管集电极电压为130V正常，行推动管基极电压为0V，不正常，再测N103（CD8690CP）25脚振荡供电端9V正常，用示波器测N103外接晶振端波形和频率正常。测N103X射线保护端20脚电压为1.8V（不正常），正常应为0V。1.8V足以引起N103内部X射线保护电路启动切断行脉冲输出，而且是每次开机行电路工作，保护电路就启动。引起保护电路启动的原因主要有：1、+B电压升高；2、行逆程电容开路失效；3、保护电路取样元件损坏。在排除了+B、逆程电容等原因后，把稳压管VD306A端断开（电路见图），开机还是很快就保护，X射线保护端仍有1.8V的电压，判断N103内部损坏，更换N103后故障依旧，至此检修陷入困境。用外接稳压电源单独给N103行振荡电源供电，用示波器在推动管基极能测到正常的行脉冲，怀疑N103外围、行振荡、X射线保护有关的元件有损坏。对N103周围展开大规模的排查，但一无所获。在一次通电试机的过程中，行电路竟启动了，图像也正常，以为是有虚焊的地，方。用力拍打线路板，一点反应也没有，错误的认为是拆焊元件过程中修好的，就装好机壳交给用户使用。一个小时后用户打来电话称，机子变成有声无光了，只好重新对该机进行检修。开机，测X射线保护端20脚电压又变成1.8V，已经把VD306的A端都断开了，这1.8V电压从何而来？用导线直接把20脚与地短接，开机行电路工作，但无光栅，变成较暗的一条水平亮线。这是怎么回事？难道20脚还和场电路有关？无意中发现只要不短接20脚，N103就有正常的场脉冲输出。再用一只5.6kΩ的电阻并在R211两端，开机出现了很暗的图像，字符正常，工作不到一分钟又保护了。图像为什么是暗的？难道X射线保护和视频电路之间有什么联系吗？会不会是视频电路元件和保护电路之间漏电呢？用指针万用表R×1k挡在B、C两端之间测到的电阻只有几百欧姆，而且阻值还忽大忽小。仔细看B、C两端，它们分别边着VD306的一端和R231的一端，且两焊点靠得很近，VD306在B端的焊点比较大，还有氧化现象。B端连着X射线保护输入端和取样端，C端连着对比度输入端和ABL端，拿烙铁把VD306一端、R231一端分别重焊，用酒精清洗干净，开机一切正常，故障排除
