该机在收看中突然冒烟，随后出现有声无光故障。

　　打开后盖，浓烈的糊焦味扑鼻而来。初步检查，行输出部分的电路板有燃烧痕迹。C306和R344、R345已经炭化。

　　仔细检查发现，C306和R344、R345是由行管C极经C307分压后取行逆程脉；中作为形成沙煲脉冲信号和行中心校正控制的RC反馈支路。逆程脉冲电容击穿造成黑屏的故障比较常见。

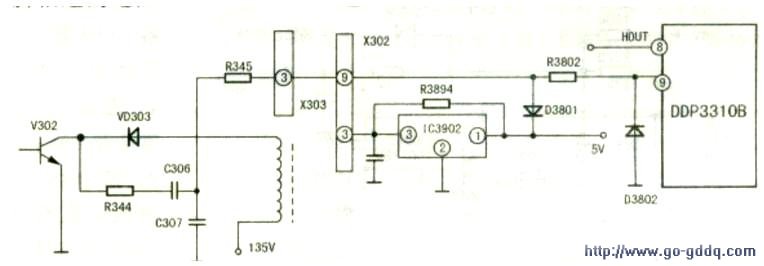

　　用小刀将电路板上炭化的部分剃除并清洗干净。把断路的铜箔用导线连接好。换上C306、R344、R345，检查无误后通电，仍然是黑屏。测各处相关电压。均未发现问题。查阅该机的电路原理图后发现，C306击穿很可能殃及数字变频盒中的解码芯片DDP3310B。该部分电路如下图所示。小心揭开数字变频盒的屏蔽罩，测得DDP3310B（耍）脚电压为0V，IC3902①脚的5v电压为2.2V；切断电源后取下变频盒组件，检查发现与DDP3310B⑨脚相连的电阻R3802有冒烟的痕迹，二极管D3801、D3802均已击穿，再测DDP3310B⑨脚对地电阻，正反向均只有几百欧：DDP3310B果真损坏！因为数字变频盒组件价格昂贵。DDP3310B单片价格不菲，此芯片为大规模贴片封装，单独更换风险较大。

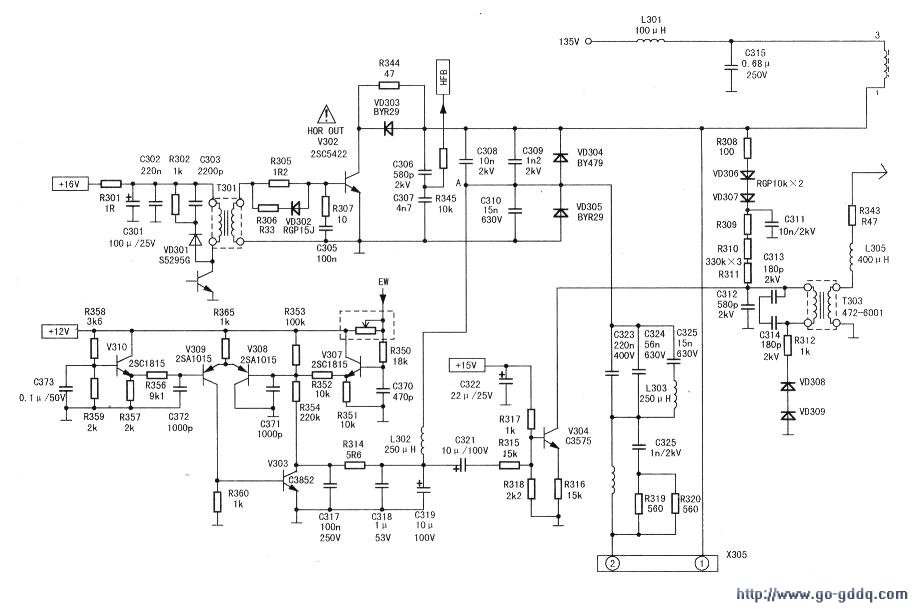

　　征得用户同意后，从厂家购回变频盒组件，装上后试机，虽然有了彩色图像，却又发现了新的问题：图像几何枕形失真。该机枕形校正电路如图所示。测分压点A处电压为15V左右，正常；测各三极管工作电压未见异常；查C319、R314和V303均无损坏。当用50kll可调电阻接入V307基极调整其偏置时，发现屏幕上的图像宽度有变化。这不禁想起。枕形失真可能是存储器数据丢失造成的。当C306击穿时受行逆程脉冲高压冲击后，存储器内的数据可能发生变化。
