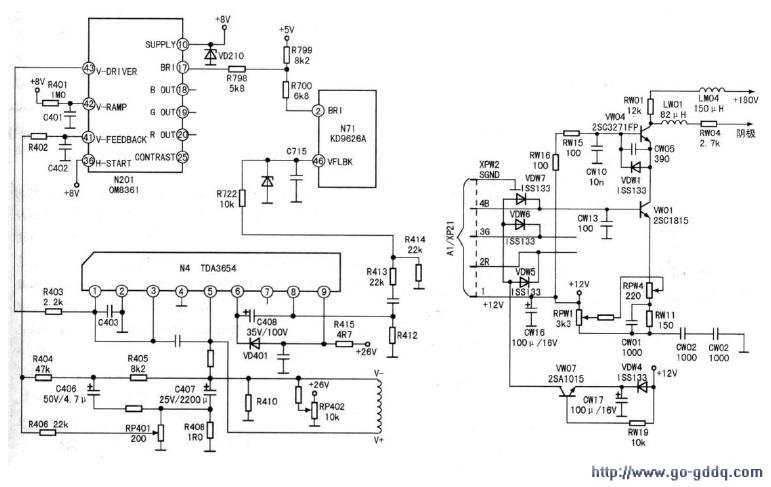

检查、更换掉开关电源部分所有损坏的元件后，断开行负载及开、待机控制线路，接上60W灯泡试机，测+B140V已恢复正常。随后又修复该机幅电源提供给CPUN71（KD9626A）的-+5V电压，恢复开、待机控制线路，试机，电源不受控且操作面板及遥控器上任何按键均无反应，初步判定CPU及存储器N72（93LC56）损坏（实测N728脚供电端击穿）。因一时无同型号CPU更换，只得暂时拆掉并闲置。开始检查行电路。因此机行振荡电路工作条件满足，行将正端工作。更换10脚处8V稳压二级管VD210开机，测量行振荡供电36脚行启动电压正常，测量N210（om8361）10jiao8V电压不正常，后检查发现10脚二级管D210击穿，整机8V电压恢复，开机后及其仍无反应，查行电路未工作，判定N201可能也遭雷击损坏。用新品更坏掉N201，开机后屏幕中央呈现出一条上下约4厘米宽的水平蓝色亮带。为进一步观察故障现象并长时间测量相关故障点电压，逆时针微调SCREEN电位器（加速极电位器），使光栅亮度适当变暗，避免CRT烧伤。快速测N4场块（TDA3654）引脚电压，1、2脚输入电压为0.6V，6、9脚供电为3V左右，由此可见，四脚电压均无异常。以为场供电限流电阻R415阻值变大，测若15上端电压也为3V左右关机后模场块发烫。拆下R415一脚，开机测26V场供电电压恢复，测R415阻值也正常。考虑到遭雷击彩电场块损坏的可能性较大，直接将原场块换新，故障依旧。又断开R415一脚（避免新欢场块过热烧坏），开机测N20142脚（V-RAMP/GENERATOR）场锯齿波形成电压为2.4V，略常。关机后测42脚外接R401（1M欧姆就）及C401（100NF）均正常。查场反馈相关元件R404（47K欧姆）、C406（4.7UF/50V）。R406（2200UF/25V）无效，又单独断开原场偏转线圈接口，外接同型号场偏转线圈试换，场块各引脚电压仍未恢复正常值。为此，又转修控制系统。购买新的CPU（KD9626）及存储器（93LC56）更换后试机，屏幕异常光栅与未安装CPU时无任何变化，但开、待机功能恢复，这说明CPU已开始工作（机器音频处理ICTDA8425被击穿损坏，此时无法监听）。同时从“屏幕光栅无变化”现象，可判断屏幕显示未处于蓝背景状态。快速测尾板红绿蓝三阴极电压分别为：140V、140V、66V，顺侧OM8361相对应的20、19、18脚电压分别Wie1.1V、1.1V、1.9V。为便于长时间检测数据，再测断开场供电限流电阻R415，同时断开连接三基色电压都为0.9V，说明故障在尾板部分。断电后，用指针式万用表R×1K档测尾板R、G、B输入端对地阻值分别为10k欧姆、10k欧姆、5k欧姆，最终查出B基色对应预视放管VW01（2SC1815）击穿。更换VW01后，试开机，屏幕黑屏；恢复SCREEN电位器至初始位置，屏幕依然黑屏。按遥控器键，无字符显示。但测场块TDA36541、3脚输入电压恢复正常为2.2V，5脚输出电压为14V，场电源26V正常，场块散热片微热。试将原场块重新换上，5脚电压下降为12.5V，场块其他各脚电压也都与图标值相符。接着还要解决亮度问题，继续顺时针微调SCREEN电位器，屏幕出现“白板”现象。恢复SCREEN电位器至原位置，测M20125脚（CONTRAST）电压为1.7V，基本正常。又测N20117脚（BRI），屏幕变亮，出现淡淡的雪花，按遥控器键，仍无字符显示。查CPU46脚（VFLBK）电压为0V。关机后查CPU46脚外接一稳压二极管击穿（图纸上未标出），更换后开机，字符出现。在断开CPU2脚的状态下，进入视频调整菜单，将亮度从0调至较高水平。恢复CPU2脚后，屏幕亮度正常。最后更换掉音频处理IC（TDA8425）及高频头TDQ3B6H，重新搜台后，一切正常。
　　
　　小结：
　　
　　1.该机字符信号显示与三基色信号通道相同，因此其显示效果同样受亮度及对比度控制。
　　
　2.及其场扫描电路异常，与三基色输出端电压不正常有关（试机是外电路强迫B基色输出端电压改变），令人出乎意料；而场扫描故障使屏幕显示难以观察，导致维修难度加大。实际上TDA8362或TDA8361生产的产品出现RGB电阻不正常，影响场电路的故障很少，但这种情况又可能存在。我们仔细观察TDA8362内部框图不难发现，场输出极电路与RGB输出电路和行频率跟踪等电路有一共同的电源复位电路，当某种原因使电源复位电路异常，如上述中人一电路工作异常时，将连带导致其他相关电路工作异常，此例故障就属于这种特殊情况。
