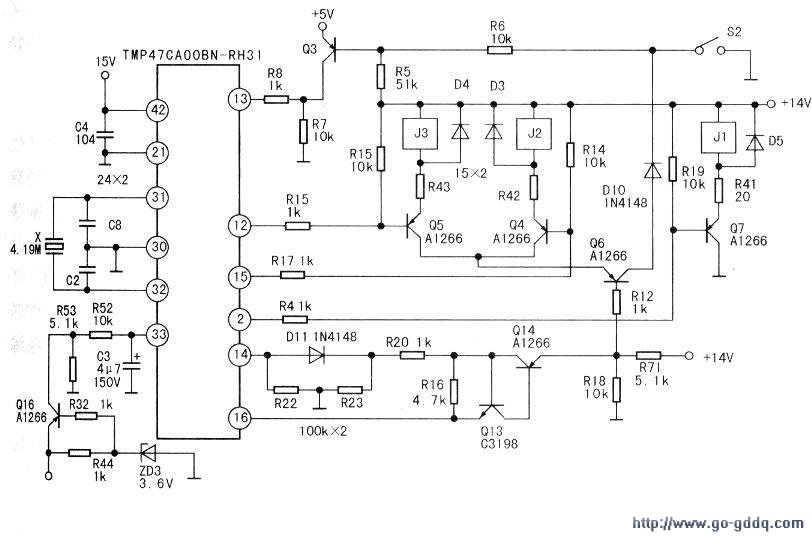

该机控制系统采用东芝TMP47CAOOBN—RH31微电脑控制（见附图）。当炉门关闭后S2闭合接地，经R6使Q3导通，5V电压经R8加到CPU13脚关门信号将侧端，CPU处于待命状态。

　　当设定好火力、时间或自动程序，按启动键后，CPU14脚输出控制脉冲信号，经D11使Q13、Q14导通，经R12使Q6导通，D10、S2接地，为Q2、Q5工作提供条件。

　　如果设定为微波状态，CPU15脚输出低电平经R17使Q4导通，J2继电器吸合，给升压器供220V电压，次级高压经整流加到微波管，输出微波。

　　如果设定烧烤状态，CPU12脚输出低电平，经R15使Q5导通，J3继电器吸合，给石英加热管提供220V电压，石英管发出红外线对失误进行加热。同时，CPU2输出低电平，经R4使Q7导通，J1继电器吸合，给炉灯、转盘电机、风扇电机供220V电压使其运转。

　　根据故障现象，首先检测按键板。打开电路板上按键板插座上的锁定卡，拔出排插，用万用表RⅩ10K档测排插各脚之间是否有漏电电阻，经查均为正常。再查解除不良，如门开关、插接件等，也正常。检查重点转向控制电路板，首先观察有无脱焊、发热现象，经目测正常。于是查CPU工作三要素：即42脚供电，31、32脚外接晶振，33脚复位端。测33脚复位端始终为低电平，又测Q16的e极电压为5V，b极也是5V，仔细观察发现ZD3玻璃管中间有裂纹。查资料，得知为3.6V/1W稳压二极管，用IN4729代换后故障排除。
