开盖直观检查，未见可疑痕迹，保险管透明无损，说明电源整流滤波部分完好，可以放心加电检测。

　　经测量，滤波电容C907两端电压为325V（本地市电255V）正常。但开关变压器次级各支路均无电压输出，不过当用直流电压10V挡测量时D909负端（板上注50V）和D907负端（板上注80V）均有极微弱的电压，且万用表表针在轻微抖动。由此判断电源部分基本上没问题，是负载严重短路，使机器进入保护状态。

　　负载最常发生故障的是行扫描电路，特别是行管或高压包。首先静态测量行管Q403的c极对地状态，发现Q403（c5855）已击穿短路。用BU2527AF代换Q403后，测量c极已排除短路，连机通电试机，光栅出现，图标画面显示正常。当调整各项功能时发现，水平幅度忒宽。

　　并且无法调整，枕形调整功能也失控。这说明行幅与东西枕校电路有故障。

　　该机行扫描IC401（TDA4841PS）的（11）脚是行幅控制和东西枕校信号输出端。当对（11）脚动态测量时，其电位能在2.2v-4v之间正常变化。

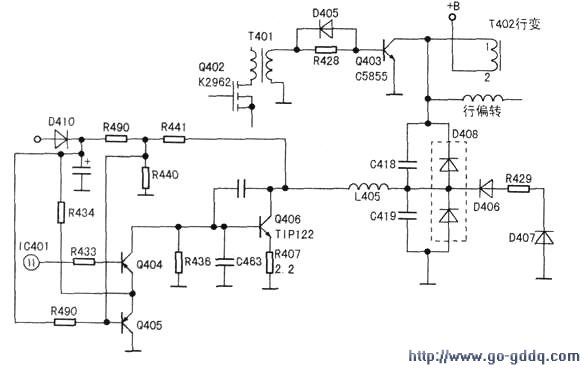

　　Q404的b极电位变化也正常，e极约4v左右，但c极无电压，异常。怀疑Q404（A733）不良（有关电路见图）。断电测量0404的c极对地状态，未见短路现象。试换新件仍然无效。又怀疑c463漏电或Q406发射结短路，但拆下（7463和Q406（TIP122）测量也正常，试用新品TIP122代换Q406，通电测量其b极动态变化范围在0V至1.2V之间，c极在0.6V～1.05V之间变化。虽比原来好转一点，但画面水平幅度仍然未能变化。

　　经思考分析，Q406是行幅调整管，通过Q406的调整使阻尼管中点（即D406负极）电位发生变化，促使流经行偏转线圈的电流也发生变化，达到调整水平幅度的目的。

　　而今Q406的c极电位变化幅度那么小，显然是D408阻尼管（三引脚一体双二极管）内部对地的那只有问题，或行逆程电容C419漏电。经查C419完好，焊脱D408接地端测量，其正反向阻值仅200Ω左右，证实已击穿（估计行管击穿就是由此引发的）。把该管接地的引脚剪断，保留其内部向上的那只，经用一只快恢复二极管RU2（需设法加散热片）代换后试机，行幅与枕形调整均正常，一切OK。

　　该机正常工作时，测量阻尼管中间引脚电位变化范围约为1V～38V，调至10V左右时，行幅度刚好满屏，为最佳状态。
