观察此机行幅不满，且光栅间隔约一秒时间。不断反复地向屏幕中间缩小成垂直竖线。直至消失黑屏：同时。机内的消磁继电器随之不断地发出断开一吸合的“嗒嗒”声。

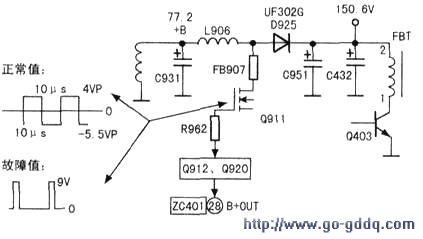

　　显示器出现黑屏时，面板指示灯亦随之熄灭，故初步判断开关电源异常或行输出等开关电源负载电路有短路元件。断电后测开关电源各输出对地电阻。没有明显的短路元件；测二次电源管、FBT、行幅控制等电路也没有发现明显异常元件，怀疑FBT或偏转线圈存在交流短路（部分电路实绘如图所示）。

　　加电试机，测得二次电源+B在78V～24v波动！首先怀疑FBT（T402）匝间短路引起行工作电流过大而使+B电压下降。为证实这一判断，要在路测量行工作电流值。在+B与FBT（2）脚间串入一只5W/1Ω电阻。开机后。测其压降为0.14v-0V，即行工作电流为140mA—OmA，显然。FBT及行偏转线圈没有短路现象。也就是说，引起+B过低的原因不是其负载过流，而是二次电源控制电路或开关电源本身异常所致。为了进一步确定范围，试断开L906（即切断主电源+B的负载电路）。在c931两端并一只40W灯泡作假负载。

　　开机后，灯泡微亮稳定，实测+B为78.6V稳定，测+5V、+12V等开关电源其他输出电压也基本正常，消磁继电器不再乱跳，故障锁定在二次电源电路。

　　恢复L906，在+B与L906之间串入5W/1Ω电阻。再开机测量其压降为：O.14V→O.67V→1.5V→OV循环变化！从维修经验看，15英寸CRT彩显的一次电源最大工作电流不应超过700mA，实测一次电源工作电流已大于正常值的一倍，明显异常。

　　按升压式二次电源的常规检修方法，先断开二次电源驱动电路，用主电源+B直接给行电路供电。当断开FB907时，一次电源电压+B≈二次电源电压+B，为78V，一次电源电流11≈12。二次电源电流即行工作电流140mA，显示器出现行幅不满幅的较暗的光栅。但与此前不同的是。光栅稳定，其余输出电压也基本正常。此时测量二次电源管Q911 G极波形。与正常机的升压式电源基本相同；接上FB901后，再测Q911 G极波形，发现其上升沿脉冲宽度明显变窄，但正峰电压幅值明显偏高（波形见图）。通过两者的波形对比，说明行场扫描IC的+B输出电路到二次电源管Q911的控制电路基本正常。重点检查二次电源易损元件时，发现显示器不管工作在哪种显示模式下。一次+B均与二次+B基本相等，在路测量D925正反向电阻均为On。

　　拆下来测量时，发现D925（UF302G：V1KM=200V/IA=3A/IFM=150A）已击穿短路。由于没有同型号整流管。试用参数接近的ER304（VRM=400V/IA=3A/IFM=120A）代换，故障彻底排除。实测1024×768/60Hz显示模式下。一次+B为77.2V、11为370mA。二次+B为150.6V、12为175mA。
