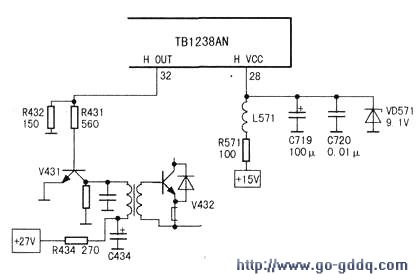

该机小信号处理芯片采用TB1238AN。打开机壳，观察显像管灯丝不亮。测+B电压（115V）正常，测行管c极供电（+115v）也正常，b极电压为0V。再测行激励管‘V431 c极电压仅为6V，正常应为20V；行激励供电端为22V左右，R434阻值正常，换用新行激励管也无效。电路见图。测行激励管v431基极电压为0.7v，略偏高，测TB1238AN的（32）脚（行激励脉冲输出）电压为4v（图标3V），偏高，说明内部行振荡器工作不正常。

　　用万用表测TB1238AN的（28）脚（行启动电源）电压为7.8v，图标正常值为9V，略偏低。该电源由+15v经电阻R571（100Ω）限流，VD571（9.1V）稳压，C719（100μF）、C720（0.01μF）滤波而形成。经测量，R571阻值并无增大，VD571稳压值正常，代换C719、C720也无效。试在VD571上串接两只1N4148二极管以提高稳压值，再测（28）脚电压仍不足8v。测（28）脚对地正、反向电阻均为450Ω左右，焊开（28）脚外围电路，再测对地正向电阻为800Ω，反向约为5kΩ，据此判断TB1238AN内部行启动电路局部损坏。更换一块TB1238AN后试机，图声均正常，故障排除。

　　复测各关键点电压见下表。由下表可以看出：TBl238AN（28）脚电压值9.1v，（32）脚输出行激励脉；中电压为2.0V，行激励管Vb为0.3v，vc为19.5V。
