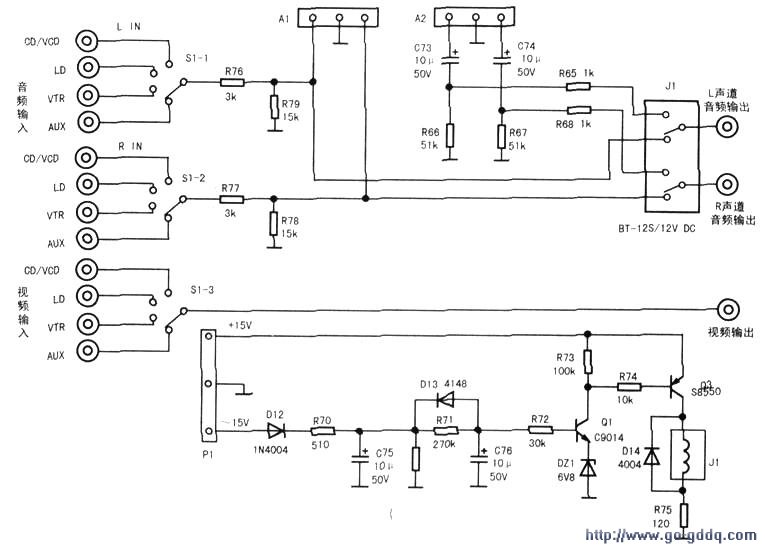

开机检查，在接通电源后听不到继电器吸合的“咔嗒”声，显然故障在继电器电路（见图），造成音乐信号直通，不能控制音量、音调。将继电器驱动管Q3（$8550）的e、c极人为短路。继电器能吸合。表明继电器及1 5v直流电源正常，故障在延时接通控制电路。

　　测量接插件P1的（3）端，有15v左右的交流电压输入，再测整流二极管D12（1N4004）负极也有十几伏的直流电压输出，接着测量电阻R70（510Ω）右端无直流电压。判定R70开路。更换R70，故障排除。
