JK2000A-200型扩音机无输出
来源:本站整理  作者:佚名  2011-05-19 09:09:00

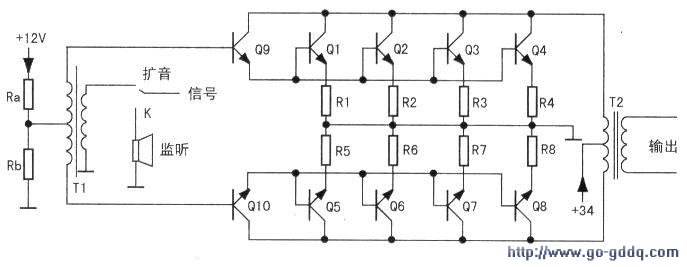

  JK2000A-200型交、直流两用扩音机的小信号处理电路由晶体管C9014及集成电路TBA820担任音频信号的放大,其功率放大部分电路见图(依实物测绘,元件号自编)。采用8只2N3055(Q1~Q8)并联输出,2SC3691( Q9~Ql0)作为前级推动。经长期使用此机终于“罢工”。试机监听正常,说明小信号处理正常。拆机检查,在路用数字表二极管挡测功放三极管2N3055,发现Q2集电结击穿,电阻R2开路。代换后接上负载试机,用手感觉各个功放管外壳温度较高,迅速关机,看来故障未清除彻底。于是将各功放管及推动管脱开线路后,重测,发现Q3、Q4发射结开路,用同型号管更换后开机仍然不正常,在短时间内功放管温度很高。测功放供电电压为23V(正常为34V),断开功放部分,电压恢复正常。分析是功放电路还有“软”故障,加电后工作失常。经代换Ql0后故障消失(由于未找到2SC3691,用TIP41C代替),表测无异常,但电烙铁对其外壳稍作加热后,二极管挡测集电结正、反均显示0.826,不正常。在试机时,音量大时声音略失真,考虑到晶体管匹配性,将Q9 -并代换后再次试机,一切正常。
