飞科牌电动剃须刀,不能工作
来源:本站整理  作者:佚名  2011-05-21 09:49:14

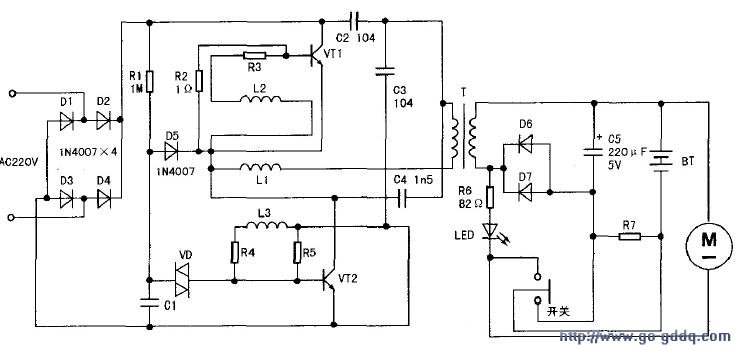

  拆除外壳后发现此剃须刀电路结构与众不同,采用了类似日光灯电子镇流器式的电源,见下图(据实物测绘)。220V市电经D1~D4整流后的直流电加到R1上后为C1充电,当电压大于双向二极管VD转折导通电压后,VD导通触发VT2导通,此时电流经C2、变压器T初级线圈和L1加到VT2集电极,从发射极到地形成回路。VT2导通后使得L2、L3感生电压极性发生改变,VT1导通,VT2截止,C2通过VT1、L1和T初级放电,周而复始产生振荡,T初级侧产生36V左右交流电压,次级侧感应出2.5V左右交流电,经D6、D7整流,C5滤波给电机M及充电电池BT充电。拔掉市电后将开关拨到ON位置,电池BT给电机M供电。测变压器T初级电压为36V左右,次级无电压,逐一检查T次级元件,最后发现D6、D7损坏,用同型号二极管更换D6、D7,故障排除。
