该现象一般是视放输出级有故障所致，测显像管红阴极KR电压为130V，蓝阴极KB电压为140V，绿阴极KG电压为200V。红、蓝阴极电压基本正常，绿阴极电压偏高。

　　测视放管Q701、Q703、Q705的基极电压，发现只有Q703‘基极电压为0.8V，正常时均应为2.1V，顺电路往前查IC301的（37）～（39）脚电压，测量分别为2.1V、0.8V、2.1V。将IC301的（38）脚与印制板脱焊，再测电压仍为0.8V，说明绿视放管基极电压不正常是因IC301（CXA1213S，该IC相关说明见表）引起。更换IC301后，故障依旧。将IC301的（37）～（39）脚与印制板都脱焊，测（37）～（38）脚的对地电阻均为8.6kΩ（红表笔接地），反测为7kΩ，说明IC301的（38）脚内部正常。

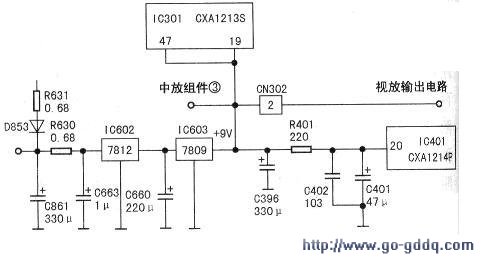

　　采用比较法，将一台正常的索尼2565型电视机和该故障机置于同一频道（山东影视），将音量、色度、对比度、亮度均调到中间位置，先测正常机IC301各脚电压、电阻，再测故障机IC301的各脚电压、电阻。结果故障机IC301的（19）、（47）脚正反向电阻为160Ω，正常机的为260Ω，IC301Ω、（47）脚为9V供电端，电阻明显变小，说明故障机9V负载有器件变质，9V供电电路见下图。
　　
　　根据分析，先断开去视放输出板的插头CN302的9V供电端，测IC301的（9）脚电阻为160Ω，再断开电容C396及中放组件3，测得IC301的（19）脚对地电阻仍为160Ω，当断开向SECAM制解码电路IC401（CXA1214P）（20）脚9V供电端时IC301的（19）脚恢复正常值260Ω，拆下电容C401、C402，用电阻挡测量电阻值均正常，由此怀疑IC401的（21）脚内部电路有故障。测各脚电阻发现正反向电阻均为0，更换IC401后，机器完全恢复正常。其实，此例故障产生主要原因是SECAM解调电路工作不正常，导致RGB电路工作电压下降，影响RGB矩阵变换，没有正常的G基色输出。
