打开电视机后盖，将机芯板抽出检查，行输出变压器已焊开几个头，将变压器拆下，准备到市场购买或定做，拆下来观察表面未有打火痕迹，用万用表和摇表测线圈的通断和线圈间绝缘度，初步断定行输出变压器没坏。进一步检查，发现一只逆程电容有两处裂缝，分析与“叭叭”两声有关，测量该电容已无容量，再测量行输出管已击穿短路，分析是由于逆程电容击断引起行管击穿。由于购不到此种耐压高、容量大的逆程电容，用三个耐压1600V以上电容并联成容量0.021μF接入电路，并换行管，把变压器装好试机仍无光，操作能开机，但5秒钟左右自动保护。

　　利用开机的瞬间，测开关变压器输出电压，主电压135V.正常，其他输出电压也正常。但测行输出变压器②脚行管供电端无电压。后查出行保险电阻R886断，更换后，行输出变压器②脚电压正常，但行输出级仍不工作。此时用示波器测行推动级Q2502基极无行脉冲波形。

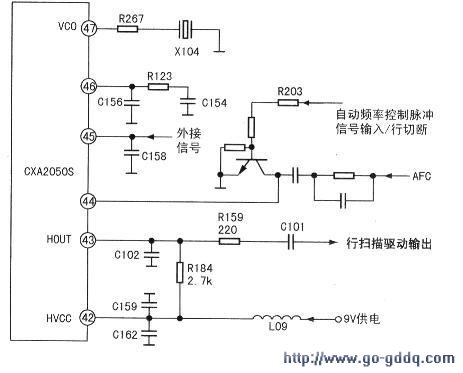

　　继续检查集成块CXA2050S。行振荡电路如上图。

　　首先，用万用表测与行有关脚电压如附表所示，从测量情况看，除（42）脚供电和（47）脚基本正常外，其他脚电压都不正常。用示波器测（43）脚行驱动输出无波形，电路板采用贴片元件焊接，拆焊元件非常困难。由于晶体损坏，会出现行停振，于是将（47）脚晶体更换，结果无效。

　　分析：CXA2050S（44）脚是行切断保护输入脚，保护电路简图如下图。

　　保护电路分三路加入Q1502控制管基极。

　　第一路行供电保护，+B供电部分短路或电压升高，取样电阻R886电压升高，使Q803导通，其+B电压通过Q803“c-e”结，通过R860、R861分压经D1505二极管加入Q1502基极，使Q1502截止。9V电压通过R215、R213给三极管Q105加正偏电压而饱和导通，集电极输出ov，使（44）脚工作在OV，关断行激励级。第二路是检测行偏转线圈及校正电路的保护，行扫描电压经D824整流滤波变为直流电压经D825、D1502加入Q1502基极，行扫描电压失常后，D1502输出高电压，Q1502截止，Q105导通，集电极输出OV，关断行工作。第三路是场扫描保护电路，场扫描信号经C1510、R1550加入D1506整流，C1511滤波直流电压通过R1503加入Q150l基极，如果场扫描无输出，Q1501基极得不到正偏压而截止。集电极电压升高到7V，通过Q1501隔离二极管加入Q1502基极，使Q1502截止，Q105导通，集电极输出OV，关断行工作。通过分析可以看出，在正常情况下，三路输出直流电压都应该是ov电压，这样控制管Q1502基极为OV电压，而正偏导通，使Q1502发射极钳位在o.7V，Q105截止，CXA2050S（44）脚只受AFC电压控制，集成块（44）脚电压保持在正常的4.9V左右，电视机进入正常工作状态。

　　首先测控制管Q1502基极电压为7V左右，证明有保护电压输入。为确定是哪一路保护，分别测量三路隔离二极管正极，D1501为ov，D825为OV，而D1501为7V左右，证明是场扫描无输出引起保护。检查场集成块TDA8172各脚电压都不超过1V，进一步查电路，发现场集成块工作电压由行输出变压器供电。由于行不工作，当然无场扫描输出，进入保护状态。断掉隔离二极管D1501.也就是断掉场保护，此时测量保护控制管Q1502基极电压为OV，发射极为0,7V，CXA2050S集成块（44）脚电压变为4.9V左右。用示波器测量CXA2050S的（43）脚行驱动输出脚有了行扫描波形，但行管仍不工作，继续用示波器测行推动管Q2502基极，也有行扫描波形，而行管基极没有行扫描波形。测行推动变压器T2502次级也有较小波形，测R2515电阻接行管基极端也有行扫描波形，而行管基极无行扫描波形。用放大镜仔细检查，发现行管基极铆钉与R2515电阻间有裂缝，补焊后开机测量行工作了。测量场扫描输出集成块TDA8172各脚电压：①脚为1.25V；②脚为13.5V；③脚为一14.5V；④脚为-14.5V；⑤脚为-O,lV；⑥脚为13V；⑦脚为ov。对照图纸基本正常。接上隔离二极管D1501，测量D1501正极电压由7V上升为8V，仍有保护电压。决定暂不加D1501，将电视机恢复，开机后终于见到了光栅。接收信号观测，能收到电视信号，但水平不同步且无伴音。检修又陷入困境，什么原因使行不同步呢？忽然想起换过晶体X104.原型号是500F，新型号是500BE，是否与振荡频率有关。把原晶体换上，测场保护管D1501正极电压恢复成正常值0,2V。于是将场保护管D1501接入电路焊好，将电视接线恢复，加电实验，行同步了，伴音也正常，工作两小时无变化，此机彻底修复。
