创维21ND9000彩电开机指示灯亮,无光无声
来源:本站整理  作者:佚名  2011-05-25 09:28:22



  经查系显像管老化所致,调高加速极电压至700V屏幕点亮,收看正常。但这里存在一个问题,700V的加速电压,在暗场存在回扫线,这还可以带过,重要的是在每次开机初期,屏幕在过高加速电压的影响下,出现的是一个带回扫线的土黄色屏,且要似死非活的等待30s以上才能喘过气来开机。在天气寒冷时恐怕是难以开机,能否另一条思路,人为在开机初期提升TDA9370暗电流检测(50)脚的电压,以给检测端口一个模拟的检测信号,而蒙混过关呢?

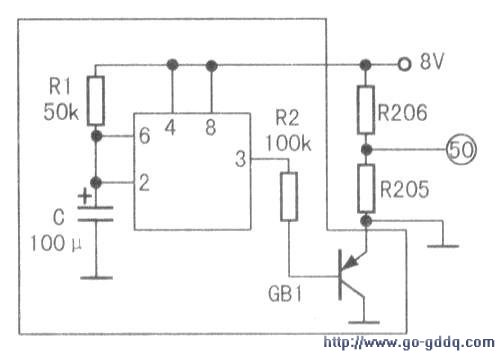

  在正常开机后发现,此时即便将加速极电压调低至400V以下机器照样正常工作。尝试脱开R205接地端,开机检测(50)脚电压在5.6V左右,稍候接通该脚约在lOs左右屏幕打开,机器工作正常。尝试中发现,若不恢复R205的接地,亦保持这种高电位状态,屏幕不会打开,反之,这种状态保持时间太短(Is以下)也不会开机。据此结果,用一块555定时电路,在开机的初期给机器一个触发(提供5s的高电位给(50)脚),尔后R205通过饱和的GB1接地。好在该机电路板上有大片的空白位置,装上这几个零件毫不影响。经过试机性能良好,再没有那种土黄色的带回扫线的白板屏,开机时间在15s左右。
