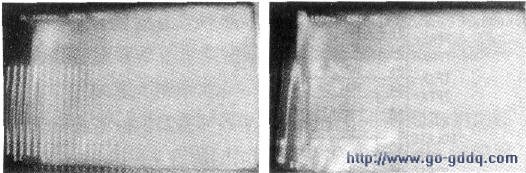

测各部分工作电压均正常，用示波器探头测PCl_CLK时，发现，PCI_CLK波形异常，显得很杂乱，如左图所示。

　　正常的PCI_CLK应为33MHz的正弦波形，根据上述异常波形，可以判断时钟芯片输出的PCI_CLK不正常，测量时钟芯片周围的排阻，发现所有波形都是异常的，确定故障为时钟芯片RTM862-480不良。更换后测量PCI_CLK波形正常，DEBUG卡正常跑码，此板修复。更换RTM862-480后的PCI_CLK正常波形如右图所示。
