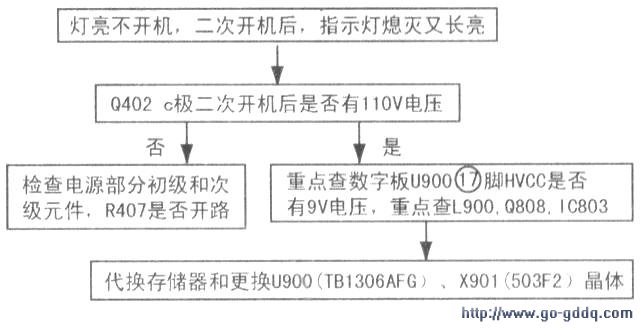

由于该机行场振荡均在数字板上由U900（TB1306AFG）完成，出现故障时，确认主电源正常和主板无短路的情况下，要重点查U900的工作条件，测得U900的（17）脚（HVCC）供电电压为OV，正常时为9V，测外接供电电感L900另一端有9V电压，很明显L900开路。怀疑（17）脚有短路。实际测试该脚阻值只有几十欧，更换U900和L900后，开机一切正常。实际维修中，X901（503F2）出现故障也会不开机。检修流程见图。
