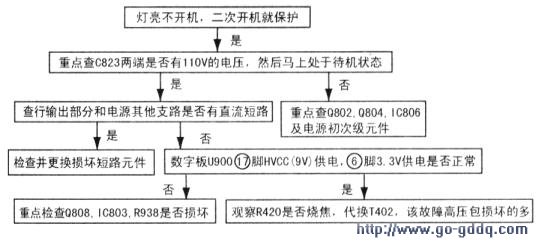

该机出现灯亮不开机，比较容易出现开机后，指示灯闪烁后，常亮，从故障现象看，该机是自动保护了。测主电源电压在二次开机后能升到110V，然后迅速下跌保护。测试+110V支路无短路现象。观察主板枕校部分R420的引脚处烧焦，电阻外表变色，怀疑枕校部分损坏，进一步检查D404（DMVIK5，该管内部包含两只串联的二极管），其中下偏置的二极管击穿了。于是断开下偏置管引脚，用RU4B代换。考虑到该机开机保护，怀疑T402（BSC,25-02S15）损坏，代换后，开机出现正常的图像，故障排除。在后来的实际维修中，发现多例该机芯枕校元件坏，高压包也同时损坏。另外该机场电路工作异常也会引起保护，在实际维修中要加以区分。检修流程见下图。
