TCL王牌AT25211彩电,收看TV有线电视节目时突然图声消失
来源:本站整理  作者:佚名  2011-06-03 07:04:08



  此机收看TV有线电视节目时突然图声消失,变为视频1状态,一会变成视频2状态,一会出现“音量一”字符,一会变为DVD状态,一会出现菜单内容,一会又开始自动搜索,无法收看。

  从故障现象分析,是超级芯片TMPA8829的CPU功能混乱,此故障多为面板上的微动开关漏电所致。当然,TMPA8829、24C16及相关外围元件损坏也会导致本故障,于是采用三步法来判断。

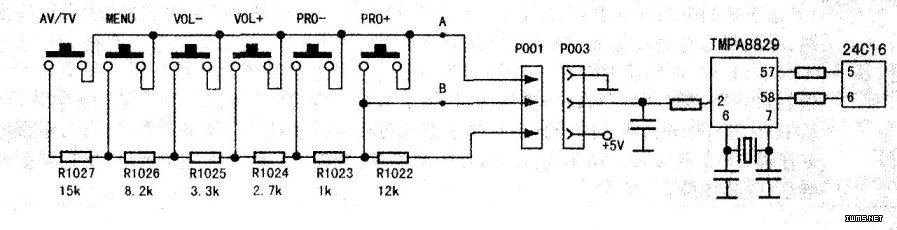

  第一步:将面板微动开关插头P001从主板插座P003上拔下来,如图所示。

  第二步:判断面板上的微动开关是否有漏电现象。

  用47型万用表的R×10k挡测A、B两点的阻值,为150kΩ左右,且不稳定(正常时阻值为无穷大),说明面板上的微动开关确实有漏电现象。

  第三步:确定是哪只微动开关漏电。具体做法是:先将R1027~R1023五只电阻各焊开一只脚,R1022不用管。由于这些电阻离六只微动开关较远,故加热这些电阻时不会影响微动开关的漏电情况;然后。用47型万用表的R×10k挡分别测六只微动开关的两只脚,结果只有频道减(PRO-)微动开关有150kΩ左右不稳定的漏电阻,其余五只微动开关阻值均为无穷大,正常函。更换频道减(PRO-)微动开关,并复原五只电阻,将插头P001插入插座P003后试机,故障排除。

  在第二步判断面板上的微动开关是否有漏电现象时,有人会说:“此时开机看故障现象是否消失,同样可以判断面板上的微动开关是否漏电”。其实,这种做法在这里不可取。因为+5V通过R1022为TMPA8829(2)脚提供电压,(2)脚为比较电压输入脚,因此会造成误判。

  说明:频道减(PRO-)微动开关漏电电阻有时为150kΩ左右,有时变为几十千欧,有时变得更小,总之很不稳定。
