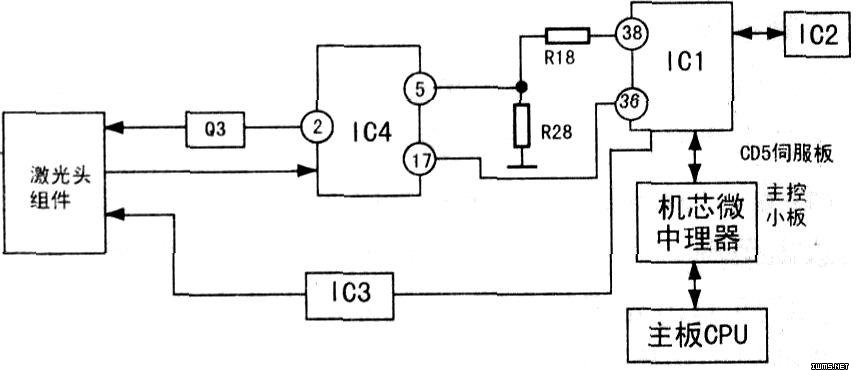

对于碟片不转，故障牵涉范围较广，相关电路框图如图所示。当碟片加载到位后。IC1的（38）脚输出激光管启动控制电压送入IC4的（5）脚，然后从IC4的（2）脚输出控制电压，使Q3导通，为激光管提供工作电压。点亮激光管。激光管发出的激光从碟片反射后，投射在激光头组件的光检测器中。经I—V转换后送入IC4进行放大处理。从（17）脚（NRFD：RF信号检测）输出高电平，送入IC1的（36）脚，经IC1处理后送入机芯微处理器，机芯微处理器将主轴启动指令经MLD数据线传回IC1，IC1控制IC3启动主轴电机旋转并使激光头组件对碟片的起始轨迹进行扫描识读，识读出TOC（光盘目录），进入自动播放模式，碟片位置、播放时间、曲目号等数据由机芯微处理器经通讯总线传回主板CPU，经译码后在面板显示屏上进行显示。

　　根据上述原理，首先检查主轴电机，在激光头组件搜索碟片时，用手带动光盘，主轴电机顺利启动。并很快读出TOC进入自动播放。分析原因：主轴电机性能不良，主轴刚好转到磁场的一个死点或主轴与铜刷之间的开路点，造成电机无法启动。遇到这种故障时，应将主轴电机更换。

　　福特蒙迪欧原车主机采用歌乐前置六碟机芯，同样采用此机芯的还有尼桑、别克、铃木等车型的部分系列。该机芯最易出现的故障包括：激光头组件、托盘升降电机、机芯动作控制电机、伺服驱动IC等。

　　当激光头组件老化时，能够启动主轴电机，但是读不出TOC或读碟困难；托盘升降电机和机芯控制电机短路时，相关的驱动IC发热严重，且机芯断电后开机无自检动作或托盘在自检中无法升降；伺服驱动IC性能不良或损坏时，进给电机会驱动激光头组件前后乱移动，激光头物镜上升或下陷不能回弹，且极易损坏激光头组件，读碟机构无动作等。另外，该机芯还存在两例软故障：一是当车在路面快速行驶，遇到颠簸时，会出现声音单边（即指有两只喇叭无声）；二是当车在快速行驶中急刹或转弯甚至颠簸时，会出现声音中断且面板显示屏走秒停止，有时立马可恢复正常，有时会持续一段时间才恢复正常。这两种故障在车停止时一切正常，包括在维修台上无论怎么震动，故障也不出现（该机芯采用机械与电子双重抗震系统）。对于前者，将CD伺服板音频输出点与主控小板的音频输入点用导线跨过扁平电缆直接连接；对于后者，直接将主轴电机更换，故障即可排除。
