SONY CDX-656 CD换片机不读碟
来源:本站整理  作者:佚名  2011-06-03 07:04:17



  此机插入碟匣,加载机构将第一碟托盘载入升降伺服机芯内后。主轴电机带动碟片旋转,接着开始飞转,激光头组件搜索碟片的时间延长,最后主机显示“ERROR”,接着换碟。

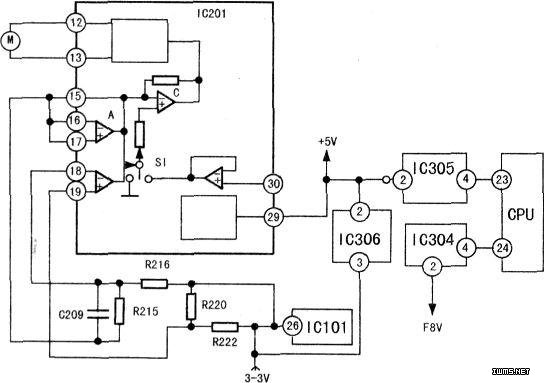

  主轴电机飞转,说明主轴伺服电路不良,相关电路如图所示。当在CD换片机内插入碟盒时,CPU的(24)脚输出+3.3v左右的控制电压,使IC304输出+8V左右的电压,向IC201供电,同时CPU控制升降机构使升降伺服机芯上升到第一碟的位置,接着CPU通过IC201控制加载机构将第一张碟片载入伺服机芯内并被固定在旋转平台上。在此期间。IC201的(29)脚为0V,开关S1与1/2VCC相连,使放大器C的正、反相输入端电压相等,放大器输出为0V,从(12)、(13)脚输出的SP+、SP-驱动电压差为0V,主轴电机不转。当CPU判断碟片已加载到位时,从。

  CPU的(23)脚输出+3.3V左右的电压。控制IC305输出+5V电压,分两路输出:一路送入IC201的(29)脚,使放大器C的正相输入端与基准电压接通;另一路经IC306稳压输出+3.3V的电压,为IC101(DSP)供电。同时,经R222、R220、R216、R215为(18)、(19)、(15)等脚供电,(18)、(19)脚电压相等,放大器B输出为0V,(15)脚电压为+3v,使放大器c输出正电平,从(12)、(13)脚分别输出SP+、SP-驱动电压,使主轴电机开始旋转。此时,IC101启动聚焦搜索指令,使激光头组件搜索碟片,产生RF信号,IC101的(26)脚(MDP)输出主轴伺服控制信号,通过IC201使主轴电机进入恒线速状态。

  根据上述原理。首先检查主轴驱动电路,发现R216开路,将R216(56kΩ)更换后,试机,故障排除。分析原因为,当R216开路后,主轴驱动电路失去主轴控制信号,导致主轴电机失控而飞转。
