Sony DSC-W150数码相机拆修及镜头组装
来源:本站整理  作者:佚名  2014-12-13 09:45:26



   Sony DSC-W150数码相机开机突然屏幕提示“关闭电源并重新开启”,反复多次开/关机依然是这个提示,不能正常拍照,但浏览照片等其他功能正常。开机后通过液晶屏观看相机镜头前的影像,取景模糊不清,但相机的镜头能正常伸缩,说明镜头的变焦组件部分应该正常,判断是聚焦组件不能正常聚焦,造成相机不能拍照。一般数码相机聚焦组件损坏的不多,应该是长期使用后聚焦电机导杆润滑脂干涸使摩擦阻力增大,从而造成聚焦镜片运动失常无法正确对焦造成。决定动手拆机并清理镜头,检查聚焦组件,重新涂上润滑脂。笔者将分两部分以倒叙的方式,描述从镜头的组装直到与机身的合成,最终组装成一部功能完整的数码相机,为大家详细介绍这部相机的构造,有不当之处望请指出。

    一、Sony DSC-W150数码相机镜头的组装

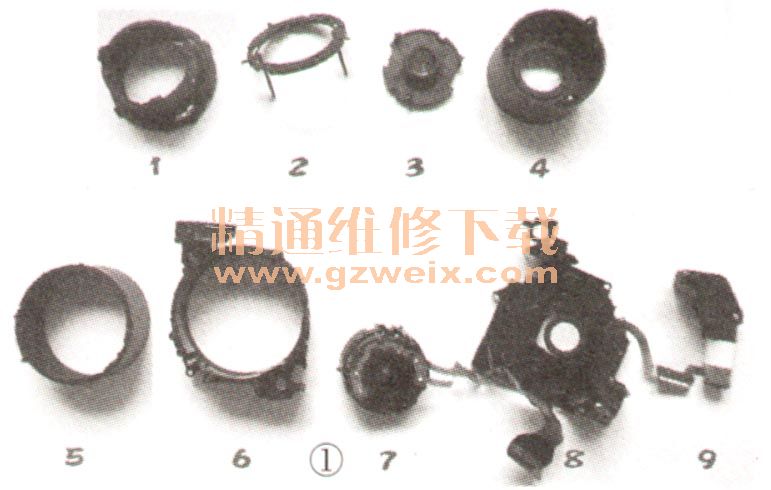

    图1是相机镜头组件的编号。编号1-9分别是变焦齿轮轨道筒、透镜组支架、透镜组、内筒、外铝筒、镜头轨道外筒、光圈快门组件、聚焦组件、变焦组件。

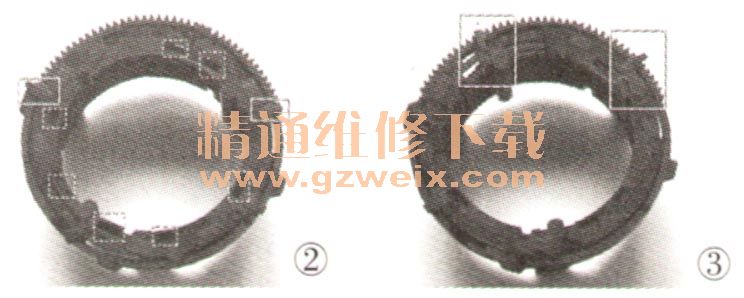

    1.首先组装的是编号1和2的组件,如图2所示。将组件2与组件1按图中实线框所示的位置放下去,这时两个组件能在图中虚线框所示位置相互卡住即可,并转动组件2到图3中实线框所示的位置。

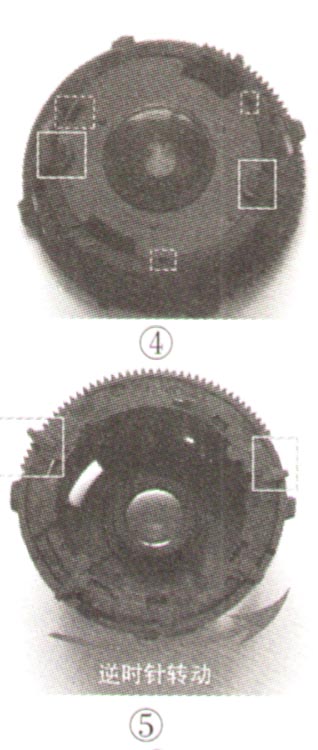

    2.把装好的组件1+2反过来,之后把组件3按图4中实线框所示的位置放下去,这时图4中虚线框所示的三个凹槽刚好能卡住组件3。

    3.把组件1~3反过来后逆时针转动组件2到图5中实线框所示位置。

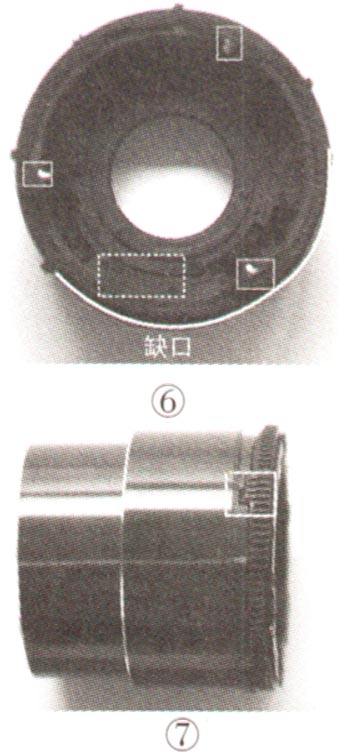

    4.图6是组件4和5的安装位置,按照图中实线框所示的位置放下去,但要注意图中虚线框所示的组件4上刻字的地方一定要对准组件5的这个缺口再放,不然组装好后镜头不能完全缩回。

    5.装好的组件4~5,把它伸到最长的地方,之后再把组件1~3转动到图7中实线框所示的位置放进去。

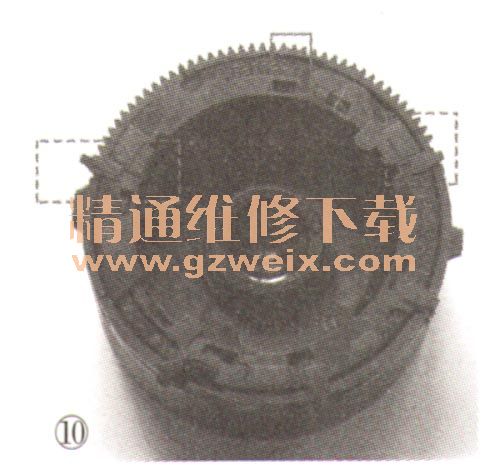

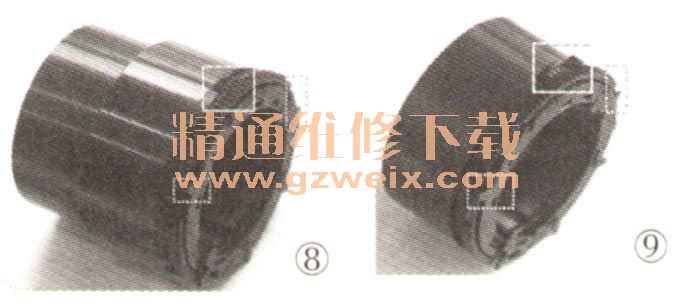

    6.安装完上述组件后定好组件位置如图8中实线框和虚线框所示的位置一致,就可以顺时针转动组件1~3到图9、图10实线框所示位置可以缩回镜头,把组件2转动到图9、图10虚线框所示位置就可以关闭镜头盖。

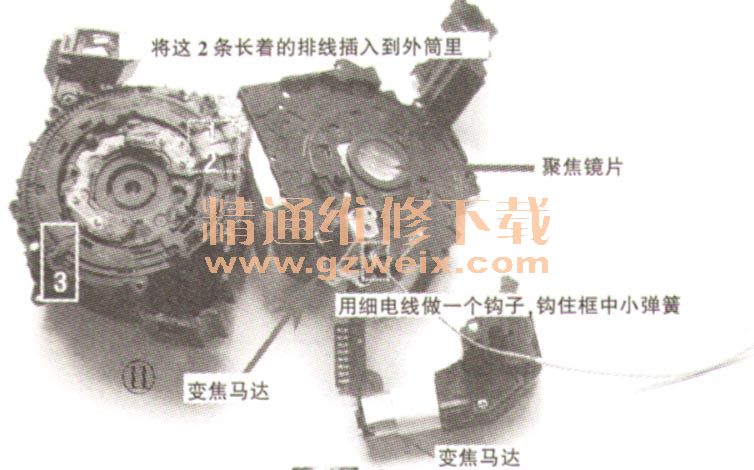

    7.将组件7放入到组件1~5中,只有一个位置能放下,直接放入就行。之后将组装完的全部组件,按图11实线框3所示位置对齐后放入到组件6中,放的时候可以左右移动一点将它放到底,此时还要注意图中实线框1、2所示长着的两条排线要插入到组件6相应的缝隙中固定,并用细电线做一根钩子,钩住图中虚线框所示的自动聚焦小弹簧。在聚焦电机的导杆上涂润滑脂,聚焦镜片调至中间后,把组件8盖上去。

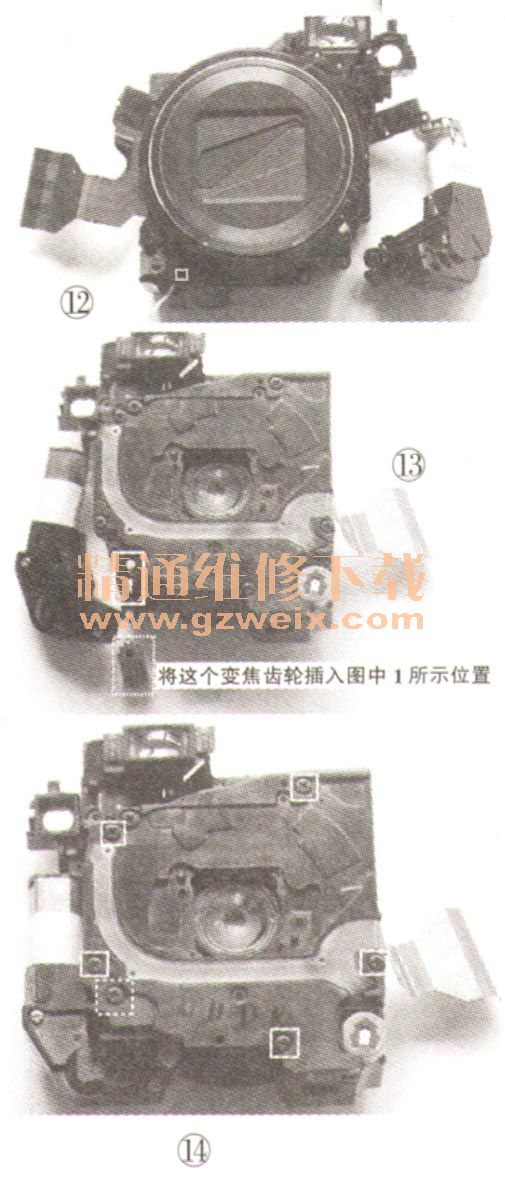

    8.将图11中用细电线钩住的小弹簧,拉出来钩到图12方框中所示的挂钩上,之后取出细电线,这一步一定要细心(拆解镜头第一步就是要将这个小弹簧挑开,不要拉断了)!

    9.按照图13所示,把虚线框中变焦齿轮插入到实线框1所示的位置,之后把组件9对应变焦齿轮的位置安装好,用图14所示虚线框中的螺丝固定组件9,图14所示5个实线框中的螺丝是固定组件8、用双面胶贴好镜头上排线(拆除时可以用尖细物将它们松开,不要用力拉拉,不然排线拉断就麻烦了),此时这个镜头就组装好了!

    经过拆解组装这个镜头,分析出此类数码相机镜头的常见故障一般可能分为以下3种:
    1.镜头不能伸缩。一般是变焦齿轮损坏或卡死、变焦齿轮轨道筒齿轮断裂。变焦电机损坏的不多。
    2.取景模糊、不能聚焦。一般是排线损坏的居多,或是聚焦电机运动不灵,聚焦电机损坏的不多。
    3.拍照曝光过度和白屏。一般是快门光圈排线损坏的居多。
