格力保洁碗柜,消毒后不干燥,单独运行干燥程序也不工作
来源:本站整理  作者:佚名  2011-06-03 07:04:25



  拆开机器,首先检测电脑板有无控制指令输出。测量发现驱动三极管基极的0.7V电压时有时无,由此基本可以确定电脑板没有问题,应该是电路存在虚焊。

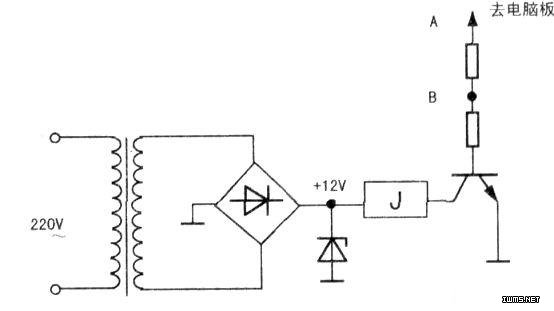

  下图是根据实物绘出的干燥部分控制电路。

  三极管基极到电脑板只有两只电阻,仔细观测,发现A、B两点好像未焊好,经过补焊,驱动三极管基极有稳定的0.72V电压,试机,干燥电机仍不工作。

  再次检测驱动管,确认管子是好的,12V电源也没有问题,那么问题就只能出在继电器上。用数字表在路测试干燥继电器有386Ω的直流电阻,对比测试消毒控制继电器,约390Ω,再次测量干燥继电器,发现电阻为无穷大。拆下干燥继电器测量,确实已经开路,用一新继电器换上后试机,一切正常。
