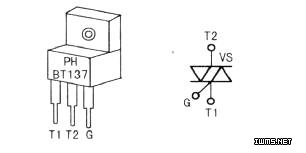

分析检修1：如果检查恒温器正常，调节RP始终不发热，估计是双向可控硅损坏。双向可控硅的好坏，可通过测量各极间直流电阻进行判别。双向可控硅外形及图形符号如图所示。测量时，将万用表置于Rx1挡，好的双向可控硅G极与T1极的正反向电阻在30Ω～5OΩ之间（不同的厂家的可控硅略有差异），G极与T2极的正、反向电阻为无穷大，T1极与T2极的正反向电阻也为无穷大。若所测数据不符合上述阻值，则说明其损坏。若双向可控硅表面印字被磨掉，无法知道原管子的型号，可选用耐压不小于600V，电流不小于8A的双向可控硅，如BT137、MAC21810等。由于T2极与管子的小散热板是连通的，要求铝散热板与管子小散热板绝缘。因此，安装时勿忘将原有的涤纶胶片、云母片按原样装上。

　　分析检修2：如果检查双向可控硅正常，则不发热是因双向触发二极管VD损坏，触发电路不工作所致。将二极管一端焊开，用万用表Rx1k挡测其正、反向电阻。若阻值为无穷大，说明管子正常；若为低阻或零，说明管子击穿短路。如果用Rx1Ok挡测量，指针偏转很大，说明管子特性变坏。

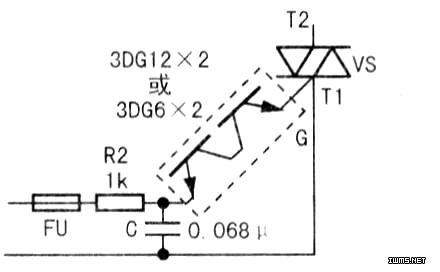

　　换上一只型号为DB3的（Vbo=35V，Ipk=5mA）双向触发二极管，故障即可排除。若找不到触发二极管，可用两只良好的3DG12或3DG6小功率管按图所示焊好，效果一样。

　　分析检修3：电阻开路。开路原因：一是电阻本身质量不好，换上一只新电阻，即可排除故障；二是双向触发二极管两端有一个接点焊接不良，日久开路，当移动电位器在接通电源时，电源经RP、FU、R2、C形成回路。由于电容C耐压较低被击穿，RP、R2阻值较大，电源电压几乎全部加在P、R2上，超过其功率范围，而FU瞬时未达到额定熔断温度，故迅速将R2烧坏，严重时还会将RP电阻片局部烧焦。将焊点重新焊牢，换上新电阻，故障排除。
