先检查电源，该机用外接电源，经测量不管机器正常与否+12V输出电压均稳定，说明外接电源正常。该机驱动板与高压板各自独立，考虑到高压板工作在高电压、大电流状态，其相对于驱动板容易损坏。经测量其上的+12V供电也正常；仔细观察发现高压板上有几处焦黄痕迹，测量这些元件未见异常，补焊之，故障依旧。接下来检查高压板控制端口，经查（6）脚为亮度控制端，测其电压在2V~4V之间波动，（5）脚为ON/OFF端，测量其电压始终为OV低电平；而能开机时无3.3V,怀疑故障在驱动板ON/OFF电路上。于是，从接口（5）脚沿线路查找，得知该信号从U1（CF1434.00）某脚输出，而该线路只有一只上拉电阻和一只接地电容，经检查均正常。

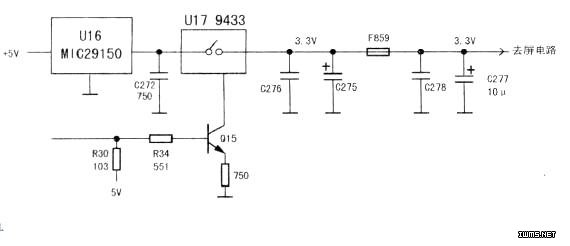

　　因U1极少损坏，手头也没有该集成电路，因此决定从其他方面找一下看看。经测量该板+12V供电正常，仔细观察其上的几块稳压集成电路无焊接不良的现象，分别测量它们的输出电压也未见异常。无奈之下，补焊驱动板上发热量大的元件，并不断试机、测量，最终发现当C275两端电压为3.3V时，机器正常，当故障出现时该电压波动且不足1V。由实物绘出这部分的线路图如图所示，分析认为：U16（MIC29150）为3.3V稳压块，U17为控制该电压通断的电子开关，Q15为U17提供高低电平。实测U16从机器上电开始就始终输出3.3V电压，而U17是否输出3.3V电压与其（4）脚控制电平有关，低电平时3.3V接通，高电平时无3.3V输出。经查贴片三极管Q15正常，能开机时Q15b极电压为0.7V左右，故障时电压为OV。沿Q15b极电路查找，发现其与R34（750）串联，R30（103）为上拉电阻，此后线路的走向再也找不到了。在此情况下，试用一段导线把Q15c极接地，结果U17输出电压正常，荧光屏上显示出正常的图像。修好后查该路3.3V走向，发现经保险F895后由屏线送至屏电路，即为屏驱动供电。
