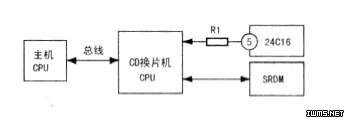

故障代码“E-77”，在使用手册上标注为：因通讯故障不能正常工作。与通讯相关的电路框图如图所示。

　　当CD换片机通电后，+5V供电电路为CPU提供工作电压，CPU上电复位后，产生系统所需要的时钟信号，输出复位信号和数据信号，检测与SRDM（LC3564）和24C16之间的通讯是否正常。若通讯正常，则从24C16中提取CPU工作所需要的数据信号，导入SRDM，执行机械装置的检测指令，CPU通过伺服驱动IC使升降电机和加载电机（本机的加载动作由主轴电机独立完成）正反向动作一次，接着进入待机状态。若此时在机械装置内插入碟匣时，CPU控制加载电机使加载机构将第一碟的托盘载入升降伺服机芯内。当主机选中CD换片机后，主机的CPU向CD换片机发出通讯连接请求，使两者之间建立通讯，CD换片机的CPU根据来自主机的用户指令，进入自动播放模式，并向主机CPU传送工作状态（包括曲目号、曲目时间、碟片位置信息等）及故障代码。

　　根据上述原理，判断主机与CD换片机的通讯正常，故障在CD换片机。首先，检查SRDM与CPU之间的线路正常，代换SRDM无效。将主板取下，检查24C16，发现24C16外围有水渍，用香蕉水将其清洗后，测24C16的（5）脚与R1（本机的元件没有编号，此为自编号）之间的线路不通，用刀片清理R1的焊盘，发现铜箔线断裂，将其连接好后，试机，故障排除。

　　由于24C16不但存储着CD换片机关机前的工作状态，还记录着CPU正常工作所需要的数据，因此，当24C16损坏时，应更换上已拷贝好数据的IC，否则无效。
