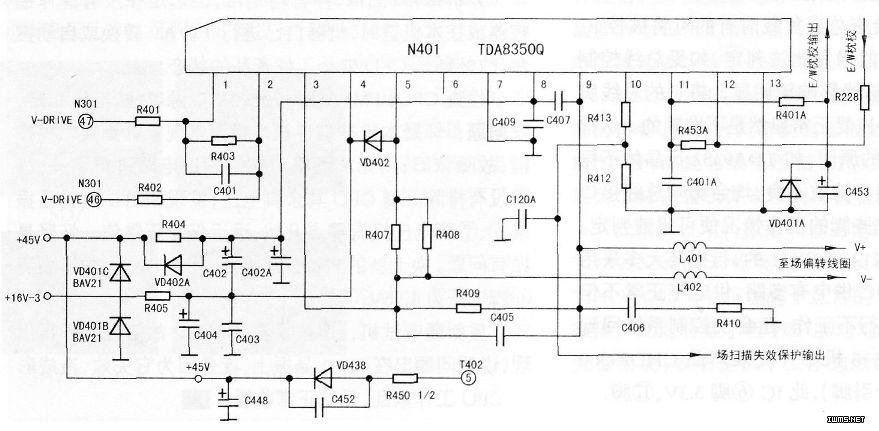

此机也表现为两种故障现象，光栅上部出现回扫线，类似场输出泵电源电容失效，场逆程期间电压不足引起的故障。该机场输出电路如图所示。其中，N401采用的是直流耦合场偏转兼东／西枕校输出集成电路TDA8350Q，外围没有泵电源电路，取而代之的是内有场扫描逆程开关，逆程期间由（8）脚输入的“45V”电压保证场幅。因此应重点检查（8）脚供电是否正常。

　　加电测量，发现N401（8）脚电压偏离正常值甚远，只有18.8V。追查其“45V”的来源，系由行输出变压器T402（5）脚输出的行频脉冲，经过R450限流，VD438、C448整流滤波后提供。顺着这一线索检查，查出R450开路，更换R450后试机，N401（8）脚电压达到50.4V，观察屏幕场幅已满屏，回扫线没了，光栅不正常故障排除。

　　同时，试机中切换频道，发现只能收到部分频道电视节目的故障也解决了。原来，T402输出的“45V”电压不仅供给N401，还供给调谐电压产生电路的PWM脉冲倒相放大管V160。图3电路中，N401（8）脚经过R404、VD402A与调谐30V稳压电路限流电阻R115是连通的，当R405开路后，“45V”虽然没有了，但是N401（8）脚输出的18.8V电压却供给了V160，所以高频头调谐电压变化最高只有18V左右，造成不能收到全部闭路信号的电视节目。当“45V”电压恢复后，这一故障就自然排除了。
