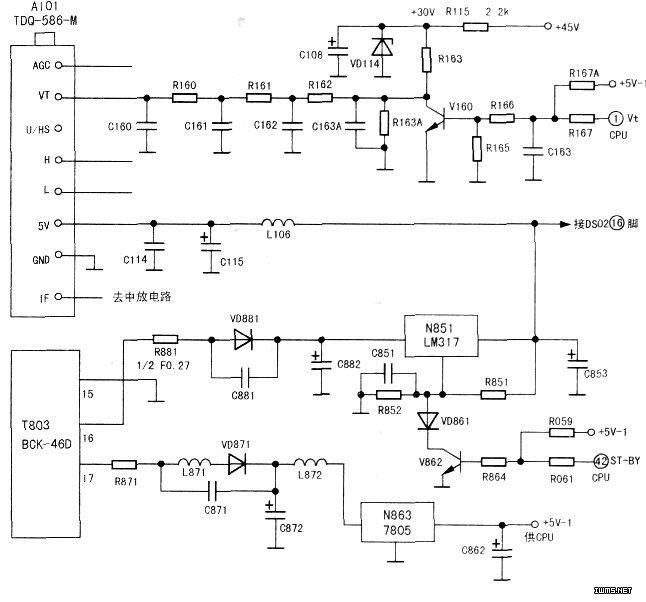

此机输八TV信号，有光栅、无图像无伴音，可显示字符；切换为AV状态输入音、视频信号，仍无图像无伴音，屏上呈灰色光栅分析检修：该机的中频、视频与小信号处理集成电路N301采用OM8839块，TV状态下，观察屏幕上噪点基本正常，说明由OM8839组成的电路正常，在OM8839工作基本正常情况下，为什么输入AV信号也无图像呢？仔细分析电路，原来该机有独立的视频切换开关DS02专门对AV信号进行切换，而TV视频则没有通过I）S02视频切换开关，而是通过V609、N602、V204直接进入了OM8839。看来该故障与高频头、AV切换开关DS02的工作状态均有关系。拆开机盖，先检查高频头所在部位的电路，如图所示。

　　用数字万用表测量高频头A101的5V供电脚电压只有0.8V。为了判断是该引脚内部电路还是外部5V电源的问题，焊开这只引脚，测焊盘电压仍然很低，说明是5V电源没有供给高频头，导致高频头无中频IF信号输出，后续电路也就无图像信号和伴音信号了。

　　依据电路，查到高频头5V电压来自集成稳压电路N851（LM317）。由电源开关变压器T803次级（16）脚输出的脉冲电压经限流保险电阻R881，再经VD881、C882整流滤波，N863稳压后输出5V电压，为高频头和AV切换开关D802供电。经查，N863输出端引脚焊盘出现一圈裂纹，已经脱焊，对其补焊后加电试机，5v电压恢复正常，无图像无伴音故障排除。

　　原来，该机有两组5V电源，5V-1专为CPU供电，因此在出现无图像无伴音情况下cPu工作正常，屏上有字符显示；5V-2为高频头和AV电路板的AV切换开关DS01（HEF4053）、DS02（HEF4053）供电，补焊后5V-2恢复了给高频头和AV切换开关的供电，所以两个故障现象就同时消除了。
