此机图像无彩色，伴音中全杂声。试用遥控转换声音制式，I、M状态下彩色均正常，而在正常D／K状态下却无色。试调彩色制式有反应，但色彩不正常。在整个调节过程中，伴音始终不正常。

　　根据上述调节情况，分析故障可能是软件数据变化所致。进入总线查看数据正常；代换存储器无效；测8839（7）脚SCL电压为3.8V、（8）脚是SDA电压为0.8V，感觉（8）脚电压太低，判定此IC不良。将此块用插座装在正常工作的TCL8838机芯上，机器出现无色、伴音正常故障，由此判定该8839芯片确实是内部不良。但将正常的8838芯片装在长虹板上，故障依旧。

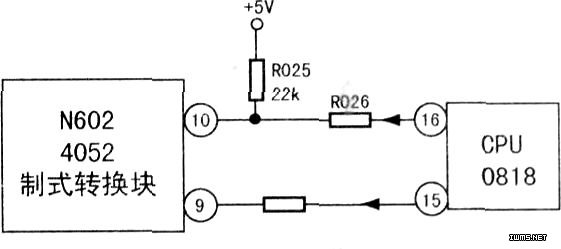

　　接下来查制式转换电路（实绘电路见图）。测制式转换块N602（4052）（9）、（10）控制脚，调节中（9）脚电压在0V～3.4v变化，而（10）脚电压始终不变。试将（10）脚悬空，直接用+5V供电。彩色恢复正常，伴音也基本正常，说明故障就在此处。

　　顺N602（10）脚逆向查CPU（0818）（16）脚，操作时（16）脚无变化。在路粗测其外围电路无异常。用一块同型号CPU代换无效。只得再详查（16）脚外围。最后发现R（）25（22kn）电阻开路。更换R025后试机，一切OK。
