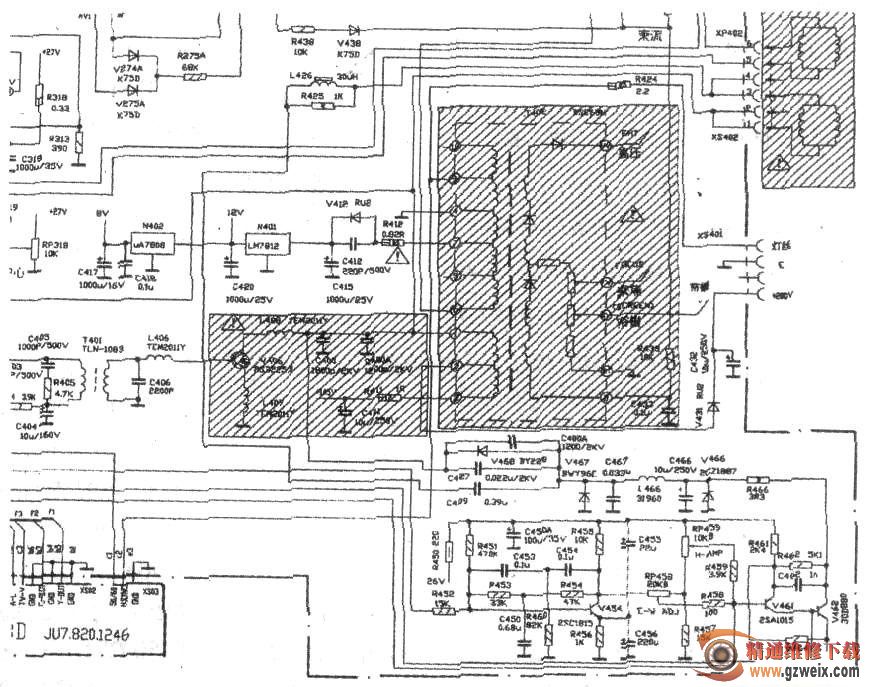

影响行幅过大的原因有：(1)高压不足；(2)流过行偏转线圈的电流过大。而该机场幅正常，亮度也适中，若高压不足，则会产生行、场幅度都是过大，且伴随亮度下降，该机行幅过大是因为流过行偏转线圈的电流过大，行电流越大，产生的行偏转的磁感应强度也就越大，电子在显像管的运动速度也就越快，单位时间移动的距离也就越大。这样就造成行幅过大。其电路如图所示。

　　检查与行偏转线圈相连接的回路，最后查到行枕形校正电路中的V462的集电极与发射极之间已经击穿，从而引起偏转线圈的电流过大（若V462的导通电流过大了也会使流过行偏转线圈的电流过大；若行枕形校正电路出现故障，图像也一定会出现枕形失真）。更换V462后，行幅恢复正常，故障排除。
