由故障现象分析，开关电源有问题。直观检查保险管正常；测量市电整流后的滤波电容C507上的电压为300V，而+B输出电压约为1OV。断电，测量行输出管V302c极对地阻值正常，说明+B负载电路无直流短路现象；进一步测量开关电源其他各组输出端的对地阻值均正常。回过头来检查初级电路，未见损坏元件：偶然测C507两端电压时，发现切断市电后其上电荷能很快释放，说明开关电源已经起振。是什么原因导致开关电源处于间歇振荡状态呢？是稳压电路，还是开待机控制电路？经观察，该开关电源有两只光耦N503、N502，N503起稳压作用，N502起开/待机作用。经测（1）脚电压为OV，正常开机时为1.2V以下，说明机器处于待机状态。为尽快排除故障，断开行输出管b极，在+B滤波电容两端并一只40W灯泡，然后用镊子短路N502（1）、（2）脚，灯泡发出暗红色的光，测量+B输出电压为+115V，正常：此时，恢复行管b极电路，荧光屏上出现无字符、无噪波点的光栅，说明开关电源输出电压低与CPU或开/待机控制电路有关。先检查N502至CPU开/待机控。

　　制输出端之间的元件，未发现异常元件。

　　忽然想到，开关电源输出电压不足1OV，连电源指示灯也不能点亮，CPU又是如何获得供电，怎样控制N502导通的？看来得查一下该CPU的供电。测量存储器N1O2（8）脚供电竞不足1V。顺藤摸瓜，这才发现以N560（TNY253P）为核心的辅助开关电源，次级输出C562两端电压不足1V，断开T560后电压降为OV，说明辅助电源有故障。查次级电路VD561等元件无损坏；查初级电路，发现N560除（5）脚电压为正常的300V外，其余各脚电压均为OV，判断N560损坏，拆下后发现其（5）脚松动，已经与内部电路脱离。

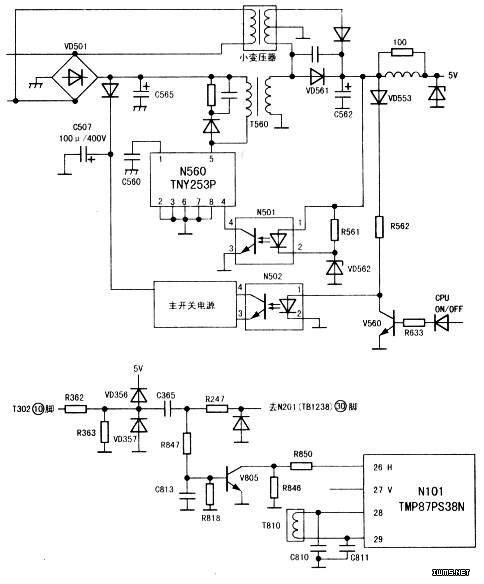

　　由于手头没有TNY253P，故考虑用小变压器改造。取一只输出电压为双12V的小变压器，初级两根引线接至电源开关之后整流桥VD501之前；将原次级整流二极管VD561正极挑起，在其负极上加焊一只整流二极管，使之与VD561构成全波整流，将变压器初级三线中黑色绂接C562负极，另外两线分别接两只二极管的正极：拆下T560不用，取一只1OOΩ/2W电阻装在T560的位置，最后取一只5.1V的稳压二极管，负极与1OOΩ电阻连接，正极接地，改造工作即告完成。通电，测C562两端电压为12V，+5V电压也恢复正常，至此大功告成。相关电路见上图。

　　通电后，面板电源指示灯点亮，并听到行启动的声音，稍等片刻，荧光屏出现蓝屏光栅，接上天线，电视画面出现，音量大小可调，转换电台自如；但同时发现三个问题：1.无正常伴音，只有“沙沙”噪音；2.操作时无相应字符显示：3.行中心右移，左侧约有5cm宽的无图竖直暗带。

　　问题1可能是伴音制式不对造成的，对于问题2、3，由于行振荡电路需要行逆程脉冲作为鉴相比较信号来控制其振荡相位，以控制行扫描起始位置，而字符显示电路也需要行逆程脉冲作为定位脉冲，使字符显示于正常位置，敌怀疑是行逆程脉冲不良导致的。经查，行输出变压器T302（10）脚为行AFT输出端，根据实物画出电路如下图所禾。由下图可知，行逆程脉冲经电阻R362、R363分压，VD356、VD357限幅，电容C365耦合后分为两路，一路送至小信号处理电路N201（TB1238）的行逆程输入端（30）脚，另一路经V805（C1815）倒相放大后送到CPUN101（TMP87PS38N）（26）脚。先用交流电压挡测量VD357两端电压，表针仅轻微摆动，经检查VD356、VD357均正常，再检查R362（30kΩ）发现表面有烧焦痕迹，拆下测量其阻值在400kΩ左右游移不稳，用一只33kΩ/2W电阻更换之，开机，画面行中心恢复正常，但依旧无字符显示。检查CPUN101（26）脚外围元件，正常；用示波器测量该脚已经有正常的行逆程脉冲输入，测量（27）脚场逆程脉冲也正常。分析认为行/场逆程脉冲输入正常而无字符显示，不是字符振荡电路损坏，就是CPU内部字符电路损坏。检查其（28）、（29）脚（字符振荡电路）电压分别为1V、4.5V左右。怀疑C810漏电，经检查正常；再测量振荡线圈T810两端阻值达30kΩ左右，取下发现线圈在焊接处开路。用小针清理出线头，焊接好后装回，字符显示恢复正常。此时接收电视，发现伴音也恢复正常。最后试机时，又发现高压烟处放电。检查发现高压帽顶部已击穿了一个小孔，更换之，故障排除。
