打开机壳，发现该机小信号处理块为TB1240，CPU为87CM38N-1N1O，伴音块为TA8200，电源模块为STRS609，行营为D2553，场块为STV9306。

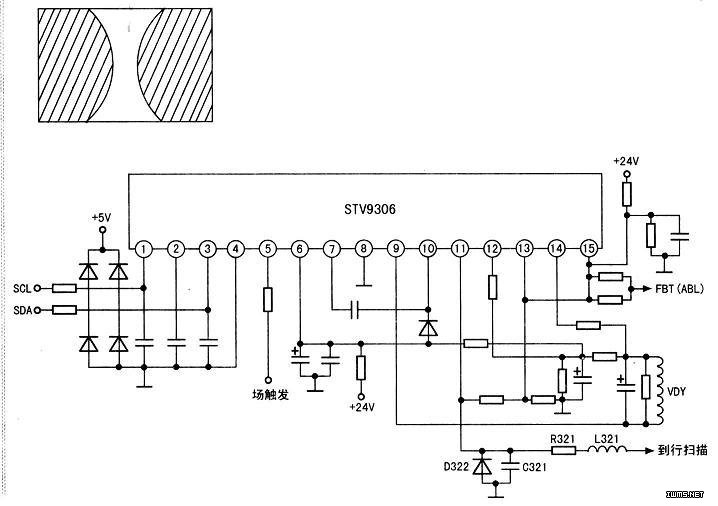

　　断开行供电，按上一只1OOW灯泡作假负载。开机，灯泡微亮，测行供电有稳定的118V，可见敌障点不在电源部分，而在行输出的可能性较大。测行营c、e、b三极间电阻很小，换下行管，再测量行管c、e极间正向电阻为几十千欧，反向电阻为二十几千欧，正常。开机，屏幕两边都留有几厘米，只是中间有一段水平亮线，判定场块有故障。场块STV9306内含锯齿波发生器、图像几何失真校正电路、DMO5型功率放大器。首先，测STV9306供电端（6）脚电压为24.6V，（1）脚SCL电压为4.8V，（3）脚SDA电压为4.7V，（11）脚东西枕校输出和（9）脚场输出电压为OV，很明显场块已损坏。换上一新场块，开机，屏幕拉开，但两边有严重的枕形失真，如上图所示。测得此时STV9306各脚电压如表所示（表1中的数据是用ST9205A数字表、200V电压挡测得）。从表可以看出，差异最大的为（5）、（11）、（13）脚（（5）脚的差异是因机型不同及数字表的差异产生的）。查（13）脚外围R308、R305、R307均正常；查（11）脚外围并代换DV322（47V稳压管）和C321，故障依旧；拆下321测其阻值为263kΩ，且阻值在不断增加，断定其已坏，相关电路见下图。因该电阻的色环辨认不清，参考其他机型，用一只1OΩ/1OW的功率电阻换上，蓝屏已经正常，接上天线，图声俱佳（注：R321为枕校电路过流保护电阻8.2Ω/5W，L321连接于双阻尼管的交接总隔离）。
