康佳T2528H型彩电,图像有拉丝干扰,遥控器和面板键全部失效,也无字符显示
来源:本站整理  作者:佚名  2011-06-07 09:34:40



  看到故障后的第一想法,估计是电源滤波电容失去容量,开关电源杂波干扰到图像并使CPU电路控制失灵,也有可能是CPU及附属电路有故障。打开机壳,通电测量有关部位(未插天线),测电源整流后C901两端电压为290V,正常;测行主电源C922两端电压为135V,正常,说明滤波电容未失效。在开机后查看图纸的过程中,突然电视机蓝屏消失,测主电源电压由135V降为48V,进入待机状态,测CPUN601(M37211M2-609SP)(22)脚开机控制端由5V降为OV,从此再也开不了机。试将N601(22)脚通过1kΩ电阻与5V正电源相连,强行开机,屏幕出现满屏雪花点。无蓝屏,控制无效,无字符显示。

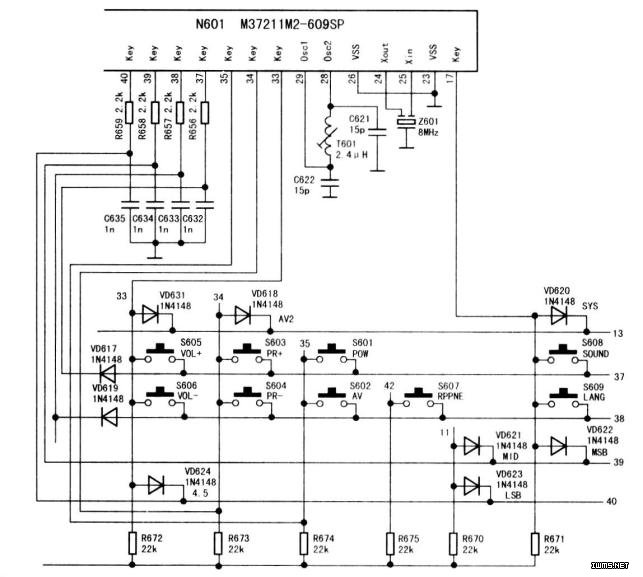

  经上述检查,说明电源部分正常,问题在CPU控制电路,而开机后出现图像和伴音、无信号蓝屏及自动关机,又说明CPU和存储器N602损坏的可能性极小。本着先易后难的原则,试焊开遥控接收头输出端到CPU遥控信号输入端(16)脚之间连线629一端,开机,按本机键无效,说明问题不在接收头,试验又排除了本机面板漏电的可能性。该机某些功能正常,说明CPU复位电路和晶振是正常的。据以往经验,CPU的四个工作条件都已具备,限于条件。首先将开关电源向行供电的电感L905焊下,在C922两端焊上一只35W/220V的电烙铁芯作假负载,然后开机,测量主电源仍为48V。用示波器测晶振信号、遥控信号、复位信号、电源均良好;在路对比测量VD617~VD624键盘二极管正反向电阻均一致,上拉电阻R670~R675正反向电阻均一致。代换存储器N601和N602亦无效。查看有关资料和网站,有网友说M37211M2-609SP的损坏率极高,这种现象肯定是其损坏无疑,也有的网友说M37211M2-609SP在无行、场脉冲的情况下,芯片会死机不工作。可是在待机的情况下行、场电路根本不工作,哪里有什么脉冲啊?即使这样,还是强行开机,用示波器检查N601(1)脚行脉冲、(2)脚场脉冲信号均正常,看来这些方法也不实用。冷静下来,分析以上检修经过,认为问题应在CPU的某个中断/保护上。试逐个元件焊开测量,最后发现上拉电阻R673(22kΩ)开路(相关电路见图)。将其换新后,遥控电路恢复正常,本机按键也恢复正常。令人费解的是,R673开路后,在路测正反向电阻与其他键盘上拉电阻居然完全一样,这才使在前面检查过程中,漏过了真正原因,走了弯路。此电阻开路,控制系统误认为(34)脚与(37)、(38)脚间有一控制电路在工作,由于控制系统具有优先执行本机键作用,敌不执行其他按键和遥控器发出的控制信号,从而出。现如同死机样的故障。
