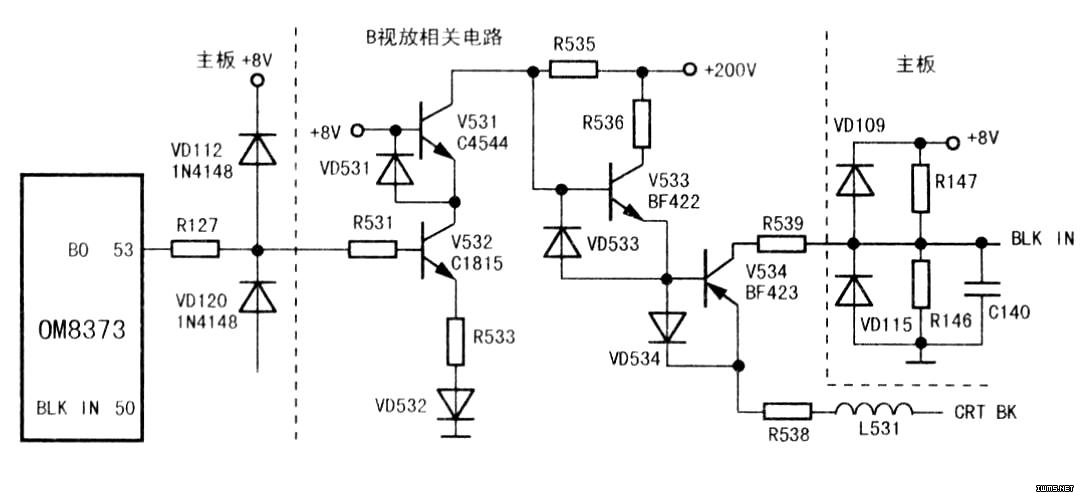

根据故障现象，初步判定故障在视频电路。下图是根据该故障机CRT板实物绘出的B视放原理图，位号以板上标识为准。RGB信号由UOC超级芯片N1O3OM8373（51）～（53）脚输出，经隔离和钳位元件由XS501传至末级视放电路驱动CRT显示图像。本机视放电路是新机中较常见的电路模式，由V531~V534等相关元件构成视放驱动和BLK检测电路。根据故障分析，此故障既与CRT有关，又与视放板元件和暗、白平衡自动校正的功能有关。先集中精力检修视放部分电路。在有正常图像时，由XP501测得三基色输入端电压R为2.46V，G为2.21V，B为2.O2V；BLK端有图像时为6.2V~7.6V（无图像时3.3V），图像正常时，Rk为157V，Gk为154V，Bk为154V。待蓝屏出现时，B迅速升至5.1V,BK降至60V以下，蓝屏持续一段时间后，电视机便自动关机。检测视放板元件无一损坏。于是，不得不采取最直接的办法，先排除CRT热碰极的可能。商场当时有一台刚修复的故障机P29TK383，与本机使用的CRT-样均为北松显像管。将主板移至本机，经一天试用，故障再未出现，初步排除了CRT损坏的可能，看来问题仍在电路板上。于是，采取逐一换位的办法，将R、B两个视放通道的元件逐一换位，如掉换某个元件后R通道出现故障，便可肯定该元件损坏。这个方法虽然有点笨，却是行之有效的。但把所有元件大换血后，R通道依然正常，B视放故障依旧，只是此时故障演变成开机即蓝光栅。最后将原机的显像管座换掉，也未能排除故障，维修走入了死胡同。无奈，只得怀疑UOC芯片的自动亮/暗平街校正电路因故障而使蓝基色的电平升高。在向市级售后服务部申请芯片配件时，忽然想到，主板上的元件是否与故障有关呢？（53）脚B基色信号至视放板之间只有R127、VD112、VD120，逐个在路检测，测得VD112阻值明显偏低。焊下后检测，其正向阻值仅1kΩ，反向为不稳定的3kΩ。换一只1N4148二极管后，故障排除。
　　
　　原来，VD112正端与B输出相接，负端接在+8V电源上，热稳定性不良使VD112（1N4148）由二极管的开关特性演变为不稳定的纯阻特性，最后变成相当于B基色输出端的上拉电阻，使B基色视放营基极电位上升，B视放管饱和，从而拉低B枪电位，使显像管显示带回扫线的蓝色光栅。
