海尔21FK1(A)型彩电,三无
来源:本站整理  作者:佚名  2011-06-08 08:42:19



  开壳检查,发现FSCQO765炸裂,测DZ82(18V稳压管)击穿,R803(390)、R805(600)阻值增大,+B整流VD802及行管DD2503击穿。更换上述元件后,开机,只听“啪”的一声,FSCQO765又炸裂。是什么原因使电源管开机就炸呢?负载短路不会出现这种情况,问题还是在电源部分。又将电源部分查了个遍,又特别对整流滤波电路测了一遍,把C803(47μF/1OOV)、C804(4.7nF)、C805(1OOOpF/1kV)电容也换了,开机,故障依旧。难道是开关变压器短路?正好手头有一个同型号的,换上一试,又报废了一只FSCQO765。

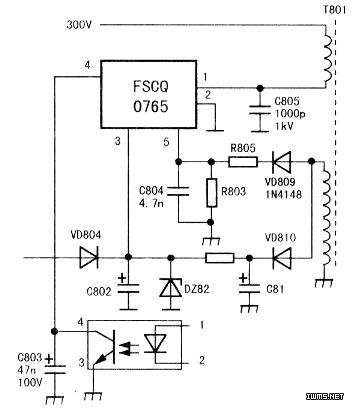

  电源FSCQO765周围没几个元件,就剩下VD809(1N4148)、VD810(RGP1O)没换了。用数字表测VD809已击穿,换用一只新品后开机一切正常。(电路如图所示)o
