康佳T2973S型彩电,行幅小,图像为左右月牙形
来源:本站整理  作者:佚名  2011-06-09 07:26:23

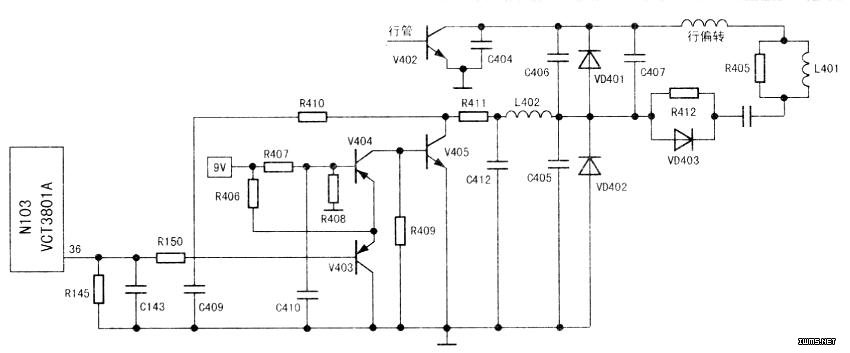

  开盖检查,发现电路板有拆焊过的痕迹,尤其是枕校电路更为明显。询问机主,得知该机已经过数人维修,但都说超级芯片损坏无配件而推脱。因无原机资料和图纸,根据实物绘制相关电路见图。

  在路检测枕校电路相关元件,发现V403、V404、V405、VD401、VD402、C405、C412已更换,想到前几位维修人员均是维修高手,看来枕校电路存在故障的可能性不大。于是进入总线调试,场幅变化明显,行幅无明显变化,试换用后来,又把所有与枕校电路有关联的元件重测一遍,当测R410时,发现阻值为无穷大,说明已开路。因无此电阻的参数,只能用不同阻值电阻试机,当用到阻值为160kΩ时,行幅正常,至此,故障排除。
