海信TF2588AD型彩电场部位冒烟
来源:本站整理  作者:佚名  2011-06-09 07:26:17



  经查,开关电源是正常的,前维修者所换场块LA7841已炸裂,但升压二极管VD451及升压电容C+51未见异常,觉得此机屡损场块的故障可能是场偏转线圈出了问题。于是,换上一只正品LA7841场块后,再拨下偏转线圈,试机。还没来得及检测场块各引脚电压,就听到场部位“吱吱”响了几下,便冒出烟来,赶紧关机,场块(2)、(3)脚间已炸裂。是什么原因导致场块在不带负载(即场偏转线圈)时产生过流炸裂呢?难道是场输出端LA7841(2)脚暗藏有短路元件,导致场输出超载?基于此思考,在未装场块时直接检测场输出端对地电阻,发现阻值竟然为0,顺藤摸瓜,查出场块(2)脚外接稳压二极管VD452(1275)击穿短路。

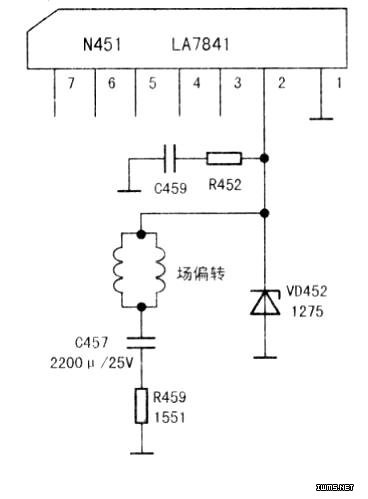

  参见下图,分析认为,VD452为场输出端峰值电压限制保护二极营,在场扫描电路正常工作时,此二极管截止,当场扫描电路因故(如升压电容失效、场供电电源过高或场块引脚脱焊等)导致输出端的峰值电压升至VD452击穿电压75Vp-p左右时,该稳压管导通,限制了峰值电压的上升,从而防止过高的峰压而击穿场块。于是拆下VD452,另用一只新场块换上后开机,一切正常。
