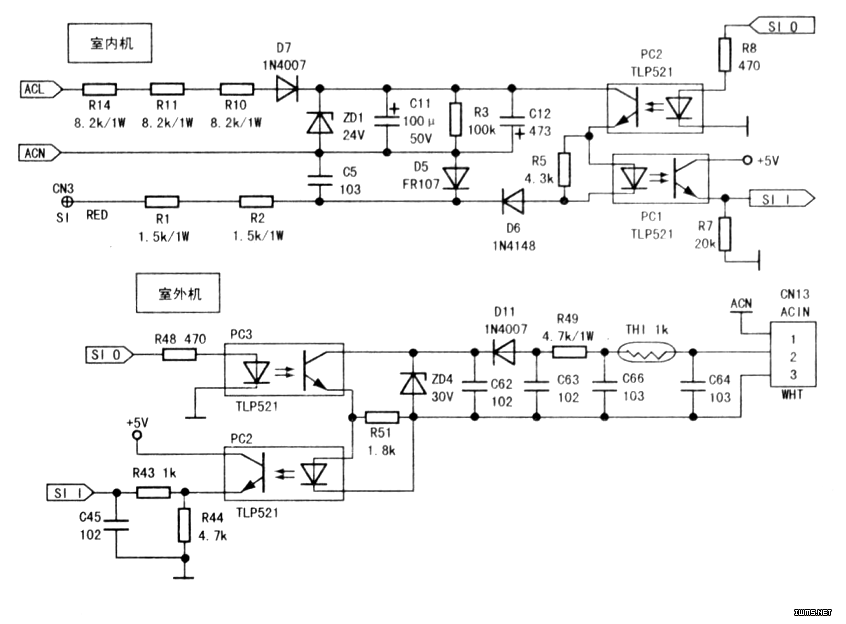

根居该故障现象，送风情况下室内机能运转，但在制热状态下内风机不运转，说明故障出在内机盘管温度传感器电路或通信电路中，为了进一步确认，首先用万用表的DC20V挡检测电阻R16的电压为2.5V左右，正常，再用手摸一下租管感觉烫手，说明传感器电路正常，然后用短接工装短接室外机CN6强制启动进入制热状态，室内风机转，说明故障出在内、外机的通讯电路。根据该空调通信协议，首先室内机向室外机发送信号，室外机压机等运行正常情况下，内机必须接收到室外信号，内机风机才会正常运行，如果内机接收不到通讯信号，室内机风机不会运转的，所以故障出在室内机信号接收的那个光耦上或室外机的发送光耦。用万用表检测室内机的PC1光耦，把万用表拨到二极管挡上，测量正反向压阵为0.15V左右，压降过小，更换光耦后故障排除。相关电路如图所示。
