该机通电开机后，三无。拆开后盖，通电开机，测Q415集电极无+B电压，此类情况多是开关电源或行偏转+B电压控制调整电路故障所致。查主开关电源电压，除+95V电压异常外其余基本正常，测副电源二次绕组+12V供电正常，故怀疑行偏转+B电压控制调整电路有问题。

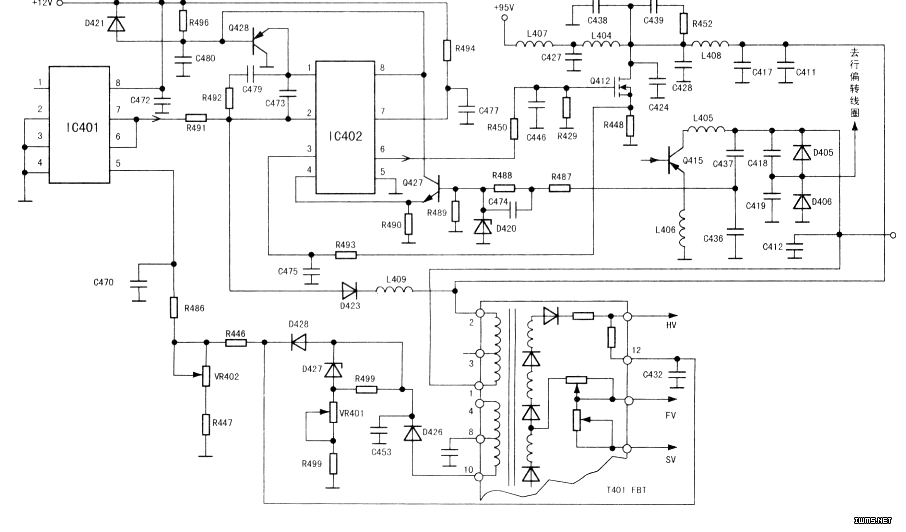

　　该机芯+B端电压控制调整及高压稳定电路原理如图所示。开机后，+12V电压加到IC402（7）脚，OSC电路起振，从（6）脚输出方波脉冲，驱动Q412进入开关状态。Q412导通时，行输出变压器T401（2）-（1）绕组储能；Q412截止时，T401（2）-（1）绕组泄能，给行营Q415集电极提供+B电压（+95V），行输出进行水平偏转扫描工作。扫描产生的行逆程脉冲由C436、C437分压，再经Q427缓冲放大后加至IC402（4）脚，从IC402（6）脚输出高电平驱动Q412导通，其漏极电流在R448上产生压降，再经R493给C475充电，并加至IC402（3）脚。当C475上所充电压等于（3）脚内部比较器反相端电压时，内部的电压比较器便输出高电平，使R-S触发器复位，主控门关闭；当IC402（6）脚输出低电平时，Q412截止，C475上所充电压通过R493、R448及公共地组成的回路放电。待Vosc脉冲下一个上升沿到来时，电路将重复上述过程。如此周而复始，在IC402（6）脚便得到与行频同步的方波脉冲，所以IC402（6）脚输出的+B激励脉冲与行频脉冲一致，其频宽不随行频变化，但占空比中的参晕toff却随行频变化而变化。因此，通过行频变化来控制调整IC402（6）脚输出脉冲的占空比，便可在不同行频扫描方式下，产生出维持行幅不变所需的行偏转供电电压+B。

　　T401（10）-（8）取样绕组和IC402（2）脚接口等相关元件组成行偏转+B端电压稳定控制电路。若由于某种原因引起行偏转+B电压下降，则T401（10）-（8）绕组感应脉冲幅度会相应减小，该感应脉冲经D426、C453整流滤波和VR401、R499A、R499分压后，再由IC401缓冲，加至IC402（2）脚反馈取样电压亦减小，即（1）脚输出电压增大，（3）脚外接电容C475充电至（1）脚电压所需的时间增加，（6）脚输出的方波占空比增大，T401（2）-（1）绕组转换储存能量增多，行偏转供电+B电压回升；反之，加到IC402（2）脚电压增高，（3）脚电容C475充电至（1）脚电压所需时间缩短，（6）脚输出的方波占空比减小，+B电压降至设定值。

　　此外，显像管第二阳极、聚焦极供电，是由行逆程窄脉冲升压整流产生的，高压源内阻较高，因而束电流随亮暗场景的变化会引起高压和聚焦极电压大幅度变化，由此会导致水平幅度不稳定，清晰度也会降低。因此该机芯还设有高压稳定电路。其功能是补偿束电流变化引起的高压变化，维持画面水平幅度不变。T401（12）脚输出的高压由内置电阻和外部VR402、R447、R446分压取样。与+B电压取样叠加，经IC401缓冲后加至IC402（2）脚，若束电流增大引起高压下降，则加至IC402（2）脚的高压取样电压减小，经误差比较放大和PWM调制（与+B取样调制相同），使IC402（6）脚输出的脉冲占空比增大，行偏转+B电压增高，Q415集电极逆程脉冲幅度增高使高压回升；反之，加到IC402（2）脚取样电压增大，输出占空比减小，+B电压减小，行逆程脉冲幅度降低高压下降到设定值。根据上述原理分析，先查Q412，发现其漏-源极已击穿，查Q415良好，检查T401（2）-（1）绕组和各逆程电容均良好：再查IC402（2）脚外接稳压调整环路元件均正常，查IC402（3）脚外接元件R493、C475，发现C475漏电严重。C475漏电，使如到IC402（3）脚充电电压无法升至（1）脚内部电压比较器反相输入端的电压，因而R-S不能复位，Q412亦因导通时间过长而热击穿损坏。

　　更换C475，电视图、声恢复正常，但水平幅度不稳定。水平幅度不稳定其主要原因有两个，一是主电源输出+95V电压波动，二是高压稳定电路失控。测+95V电压无波动现象，但测Q415集电极+B电压时画面亮度变化有波动，估计问题出在+B电压稳定和高压稳压电路的反馈元件中。查+B电压稳定，高压稳压电压的反馈元件没发现明显问题，逐个测量D428、R446、VR402、R486、C470、R447等，发现R447与VR402相连脚不通。用放大镜仔细观察，发现R447与402相连脚有一圈裂纹，估计故障是由于此处接触不良所致。将该脚重新焊接后，故障彻底排除。
