此机黑屏时间短则不足一分钟就自动恢复正常，长则数分钟需转换频道或做图像调整才能恢复正常。黑屏时伴音正常。

　　由于该机经多次维修，有必要先观察、分析前维修者已排查过的部位。通过观察，发现开关电源、行输出、视放输出板等部位均有焊过的痕迹，可见原维修者在这些部位上下了不少功夫，对这些部位虽不能完全放心，但可暂不将其作为检查重点。根据分析，首先把检查的重点放在采用IIC总线控制的单片小信号处理电路N201（TB1238AN）及其有关外部电路上。重点检查的部位如下：1.N201的（3）、（17）、（28）、（36）、（46）、（52）脚的供电电压及其外接的电容、电阻；2.（54）脚C250、C251；3.（44）脚C222、R225；4.（30）脚行逆程脉冲输入：5.VD202、VD203、VD204。经仔细检测，上述部位未见明显异常。但只要用表笔测量元件，黑屏立即退出，图像恢复正常。由此想到，故障是否与某元件接触不良有关呢？看来处理这样的软故障，还得调整检修思路。既然行、场扫描输出正常，N201自身良好，经其处理后的图声必定良好，怎么会看不见图像呢？是荧屏的亮度过低，掩盖了图像，还是另有隐蔽的毛病？假设真是荧屏亮度过低，掩盖了图像，能否通过提高加速极电压来提高屏幕亮度，让被掩盖的图像出现？果断调整加速极电压，随着荧屏亮度的增大，出现了发虚的图像，于是把检修思路拉回视放输出电路。

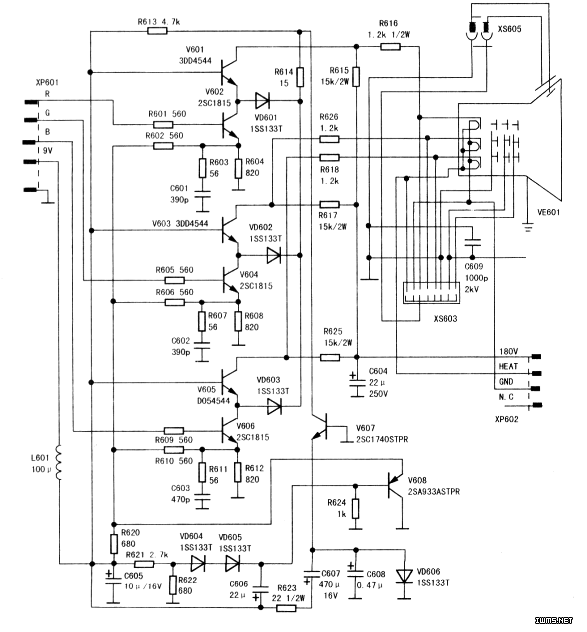

　　该机视放输出电路见下图。首先，检查V608、VD604、VD605、R621、R622、R624、C606组成的有源偏置电压形成电路，因为它是共射放大器V602、V604、V606的射极静态偏置，用于确保显像管亮度不受电源电压微量变化的影响，经检测未发现异常；测显像管三个阴极电压均为120V，正常。正准备关机，碰巧黑屏出现，再次测量V601、V603、V605集电极电压，竟高达200V，测其基极偏置电压竟然为OV，一定有接触不良的部位。正准备检查提供基极偏压的+9V供电电路，黑屏又退出了，只好关机。借助放大镜逐一检查视放板上的焊点，终于发现+9V供电的W607跳线焊点有裂纹，接触不良，用烙铁补焊后开机，电压恢复正常，图声正常。
